演習 7
この演習ではモデル全体、および個別の部品の結果を表示し、測定する方法について学びます。
表示からベクトルを削除するには、右クリックして[グローバル ベクトル]を選択します。リストから[なし]を選択します。
クイック アクセス ツールバーで[シェーディング]を選択することによりモデル表面上の流速分布を表示します。

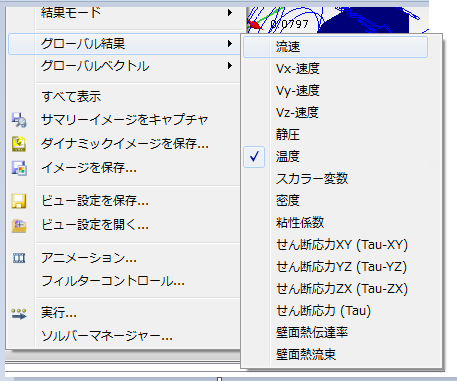

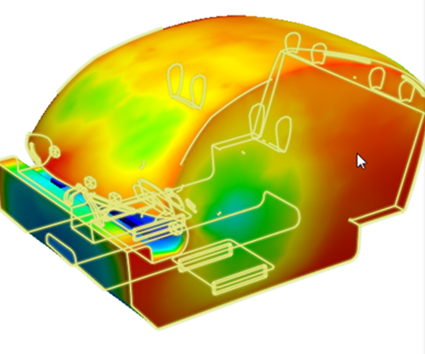

モデル上に温度を表示するには、右クリックして[グローバル結果]を選択します。リストから[温度]を選択します。

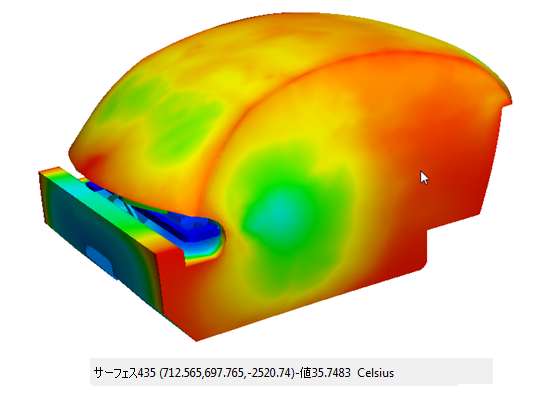

温度値を測定するには、モデルにマウス カーソルを合わせます。値は左下のステータス バーに表示されます。
注: マウスをさまざまな位置に動かしてみてください。フロント レジスタ、フロント ガラス、リア ウィンドウ付近に温度の低いスポットがあることを確認します。リアシート、コンソール前は温度が高くなっています。凡例の最大、最小値を調整するには、凡例を右クリックして[オプション]を選択します。

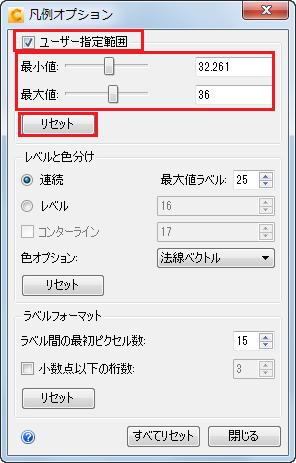

[凡例オプション]ダイアログで、[ユーザー指定範囲]を有効にします。[最小値]および[最大値]スライダを使って凡例範囲を調整します。結果表示への影響を確認してください。確認が済んだら、[リセット]をクリックします。

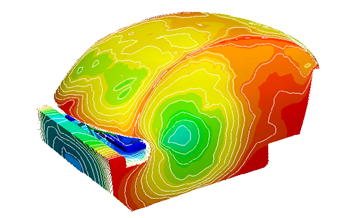

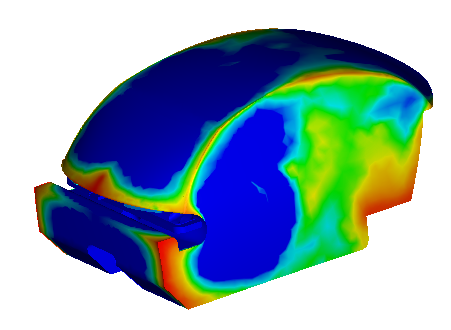

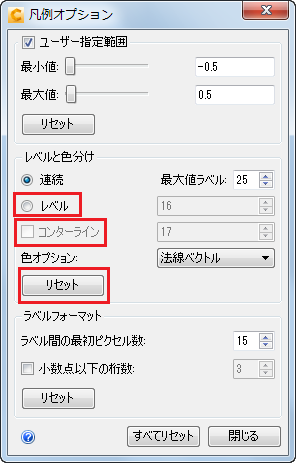

注: また、フィールドに値を入力して[Enter]キーを押す方法でも範囲を変更できます。注: モデル内の特定の温度範囲の場所を特定するには、凡例の範囲を調整します。値の間の解像度を上げるには、[レベル]、[コンターライン]または両方をクリックします。横のフィールドに値を指定してレベルおよびコンターの値を調整します。確認が済んだら[リセット]をクリックします。
ラベル フォーマットや小数位数を変更してみましょう。[すべてリセット]をクリックし、[閉じる]をクリックして[凡例]ダイアログを終了します。
キャビン内の結果を表示するには、まず[表示]タブ > [表示]パネル > [サーフェス ブランキング]をクリックします。

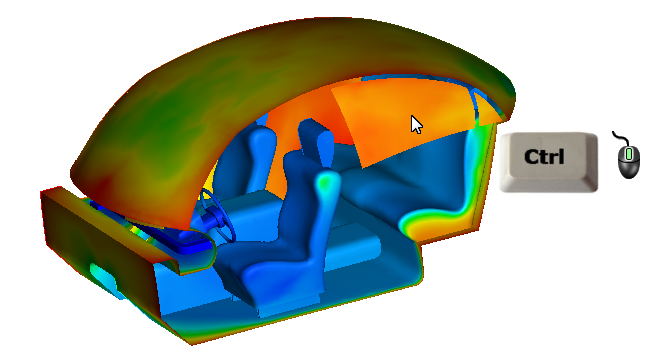

注: これにより結果表示時にサーフェスとボリュームの非表示を切り替えることができます。キャビン内部を表示するには、側面のサーフェスを非表示にします。([Ctrl]キーを押したまま、目的のサーフェス上でマウスの中ボタンをクリックします。)

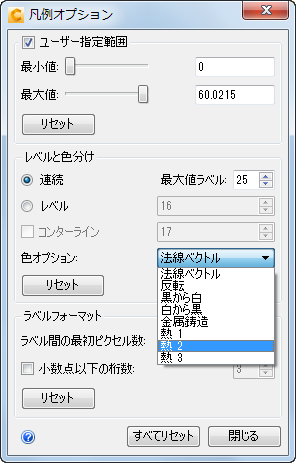

凡例を右クリックし、[オプション]を選択します。[色オプション]メニューから[熱 2]を選択します。

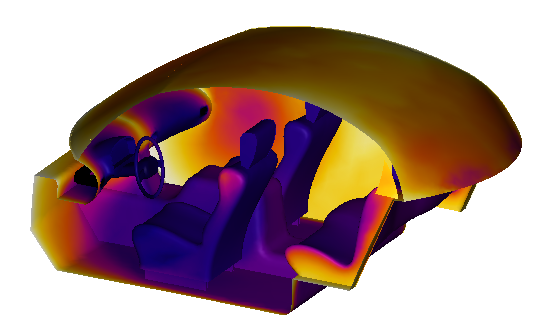

注: 熱 2 はサーマル カメラを表現したもので、キャビン内の温度分布を表示するのにたいへん便利です。

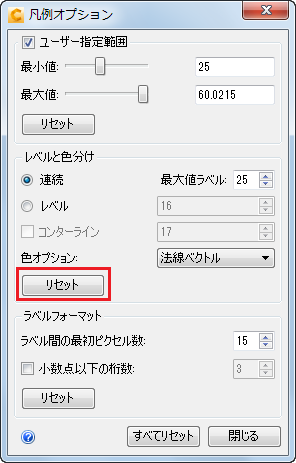

ビューをリセットするには、[リセット]をクリックし、ダイアログを閉じます。モデルの外側を右クリックし、[すべて表示]を選択します。
[結果]タブで[部品]をクリックします。
![[結果]タブ](../images/results-part.png)

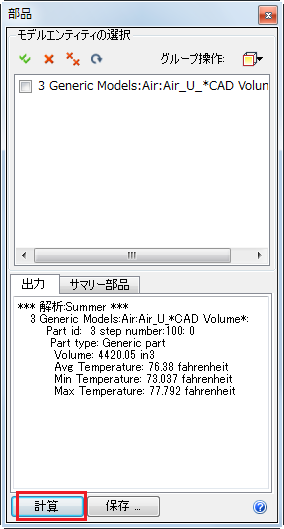

空気の温度を計算するには、キャビンの空気ボリュームを選択します。[部品]選択ウィンドウで[計算]をクリックし、最後の反復までスクロール ダウンして、平均、最高、最低の温度を確認します。
