演習 15
この演習では、デザインを評価するために重要な結果イメージおよびデータをディシジョン センターを使って確認する方法を学びます。
開始するには、[ディシジョン センター]タブをクリックしてディシジョン センターを開きます。

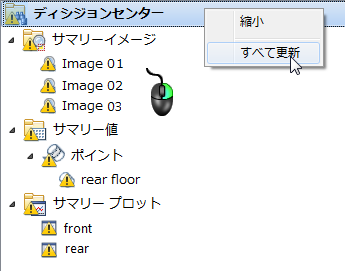

すべてのサマリー アイテムを更新するには、ディシジョン センターを右クリックして[すべて更新]を選択します。

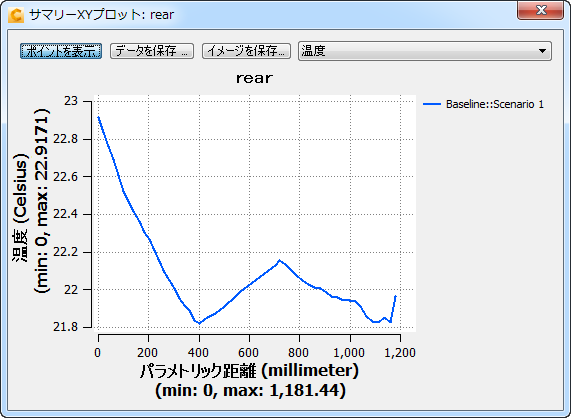

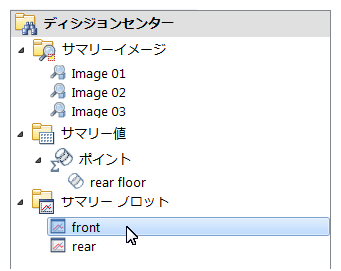

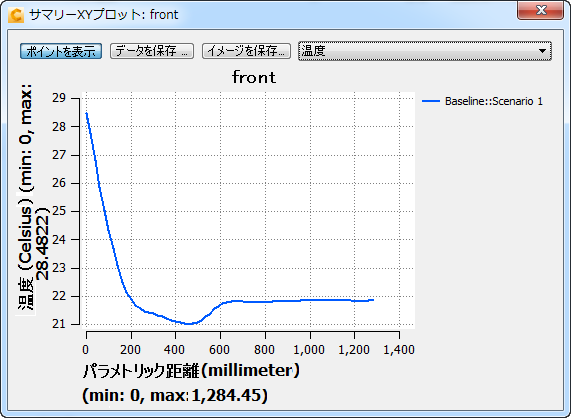

前部座席、後部座席の乗員の温度をプロットするには、ディシジョンセンターで各 XY プロットをクリックします。
注: これらの出力により次のようなことが観測できます。- 前部座席の乗員の足の温度は体の他の部分より約 6 度(摂氏)高い。
- 後部座席の乗員の温度分布は前部座席の乗員よりも不均一である。
- 後部座席の乗員の足の温度が、その人の体の他の部分より約 1 ℃ 高い。
- 後部座席の乗員は前部座席の乗員より若干温度が高い。
XY プロットを閉じます

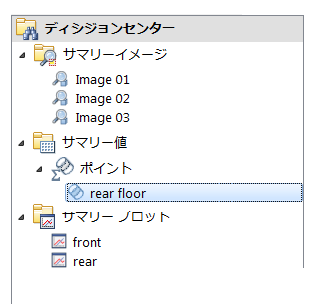

ディシジョン センターで "rear floor" サマリー ポイントを左クリックします：

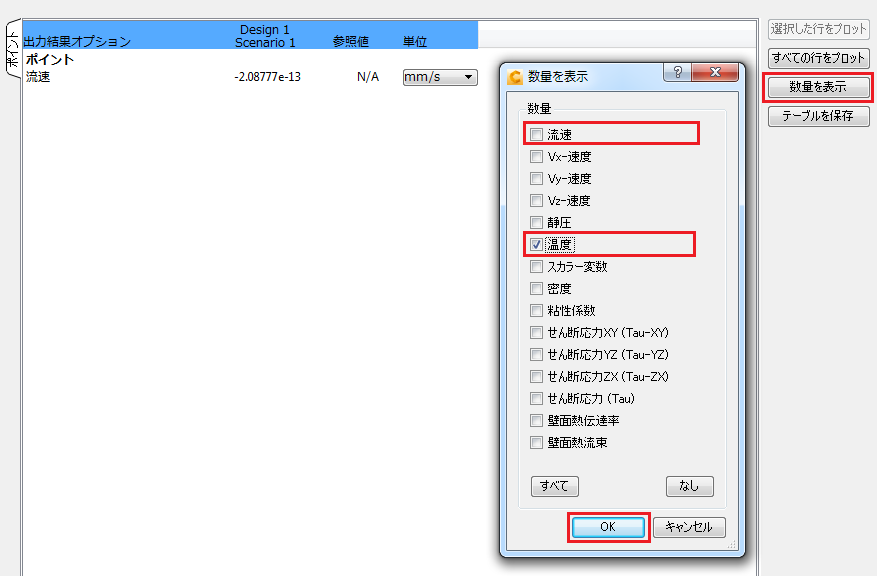

サマリー ポイントの場所の温度結果を確認するには、[数量を表示]をクリックします。[数量を表示]ダイアログ ボックスで、[なし]をクリックし、次に[温度]にチェック マークを付けます。[OK]をクリックします。

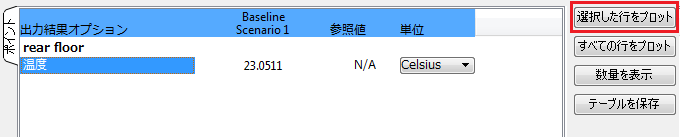

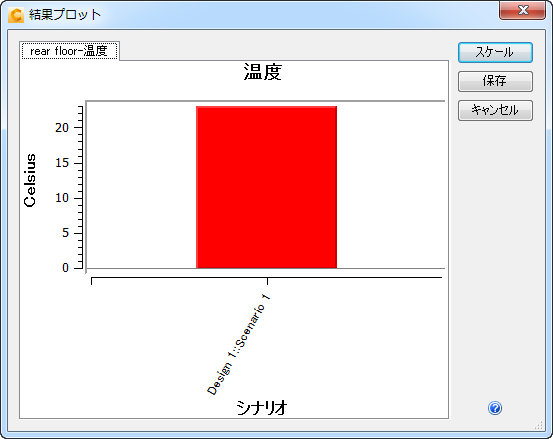

[温度]の行をクリックし、[選択した行をプロット]をクリックします。
注: この位置の温度を確認します。
プロット ウィンドウの右上隅にある[X]をクリックしてダイアログを閉じます。

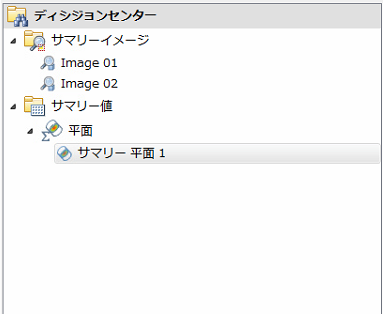

サマリー イメージを表示するには、ディシジョン センターの[サマリー イメージ]にリストされる各エントリをクリックします。
ディシジョン センターの各イメージを右クリックし、以下のように名前を変更します。

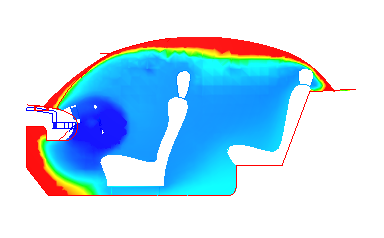

- Image1 --> "Cut through seats"

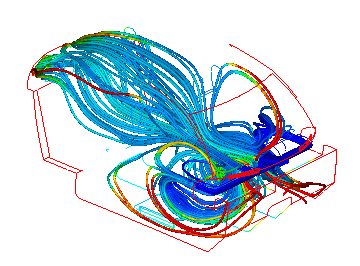

- Image2 --> "Traces"

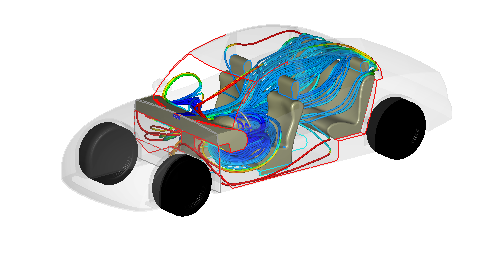

- Image 3 --> Traces with car"
結論
解析結果は、温度分布が不均一であることと、底面近くのエアフローパフォーマンスが良くないことを示しています。変更した設計コンフィギュレーションを解析し、この問題の解決を試みます。
この判断を行うには、サマリーイメージ、サマリーXYプロット、その他いくつかの結果イメージが必要となることを覚えておいてください。
