第 11 章: 計算を実行する

前へ: 演習 4 | 次へ: 演習 5

計算タスクでは実行する解析の種類を指定します。

実行ダイアログを開く方法には次の 3 つがあります:

• モデルの外側を右クリックし、[実行]を選択します。
• [設定]タブ > [シミュレーション]パネル > [実行]をクリックします。
• デザイン ツールバー上で[実行]ブランチを右クリックし、[編集...]をクリックします。

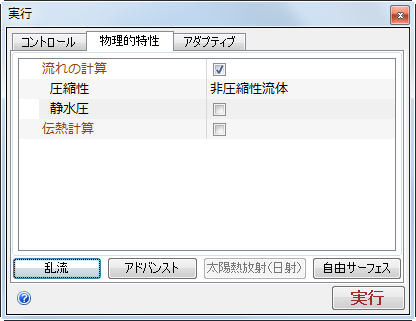

[物理的特性]タブで各種条件と解析パラメータを定義する

デフォルト設定は、伝熱を伴わない非圧縮性の乱流解析を定義します。パラメータは本質的にすべて工学的なもので、以下に挙げられています。

• フロー
• 圧縮性
• 静水圧
• 伝熱
• 輻射
• 重力
• 乱流
• 対放熱放射
• スカラー（アドバンストダイアログ内）
• キャビテーション（アドバンスト ダイアログ内）

解析は[実行]ボタンをクリックすることで開始します。

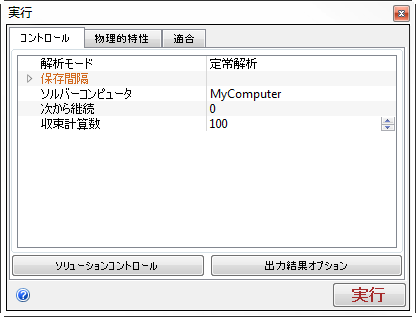

[コントロール]タブを使用して解析の実行方法を定義する

• [解析モード]を[定常解析]または[非定常解析]に設定します。
• [非定常解析]の場合は、非定常解析パラメータ（時間ステップ サイズなど）を設定します。
• 解析結果および/またはサマリーの保存間隔を設定します。
• [ソルバ コンピュータ]を選択します（デフォルトはローカル コンピュータです）。
• 解析を継続するには、[収束計算数]または[時間ステップ]を[次から継続]で選択します。
• [収束計算数]（または実行する時間ステップ数）の数値を入力します。
• オプション: その他の[出力結果オプション]を選択します。
• 解析は[実行]ボタンをクリックすることで開始します。
