ディシジョンセンターで出口流量を比較
このステップでは、ディシジョンセンターの重要値を使って2つの設計の出口流量を比較します。

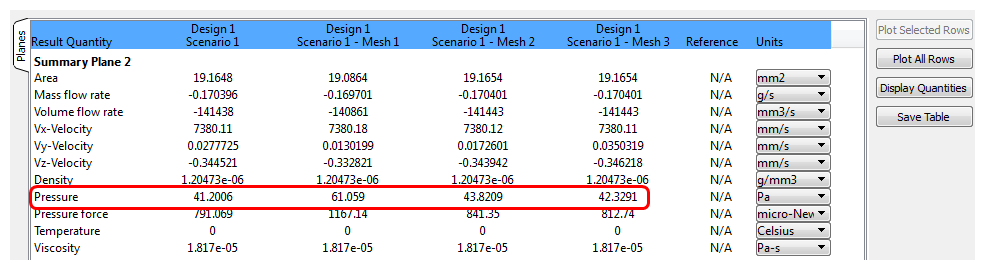

ディシジョン センターで、[サマリ値]を右クリックし、[サマリ値を更新]をクリックします。
注: ディシジョン センターの[平面]タブで、サマリー平面データを表示します。

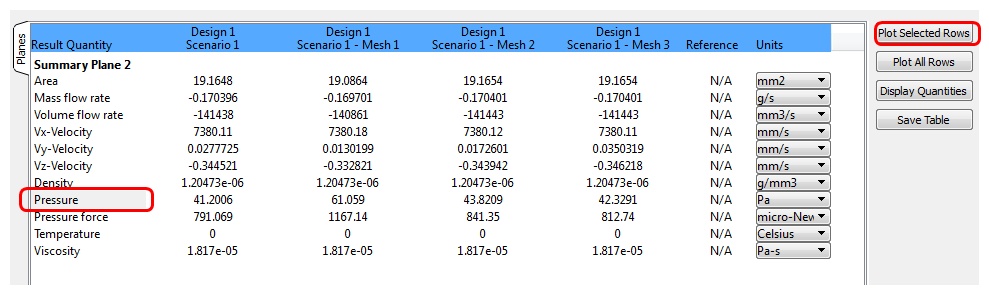

4 つのメッシュから圧力をプロットするには、[圧力]をクリックし、[選択した行をプロット]ボタンをクリックします。

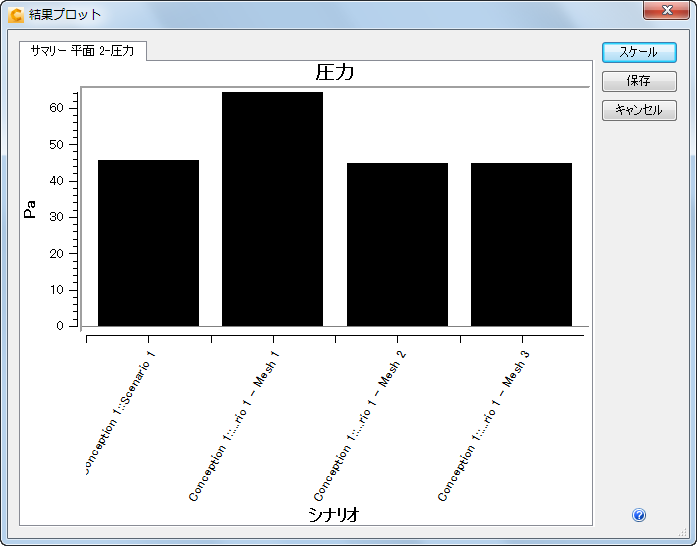

注: メッシュ適合のたびに圧力損失が徐々に減少していることに注意してください。ステップ3と最終メッシュの差は、ステップ1と2の差よりもはるかに小さくなっています。このことから、メッシュ細分化が進むにつれて圧力損失が減少し、メッシュに非依存の解析結果に近づいていることが明らかです。
重要値についての詳細
おめでとうございます！演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
