サーフェスのCADエンティティ グループ作成
このステップでは、2種類のCADエンティティ グループを作成します。1つは流入口サーフェスを含むものです。もう1つは3つの流出口サーフェスを含むものです。初期のステップで作成したルールは、これらのCADエンティティ グループに追加されたサーフェスを参照します。
注: 流入口グループを作成するには、次のように操作します。
[Autodesk® CFD]パネルで[CAD エントリ グループ]アイコンをクリックします。
[グループ作成]をクリックします。

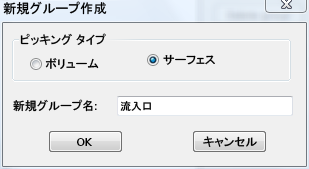

サーフェスを選択します。グループ名として"Inlet"を入力します。
OKをクリックします。

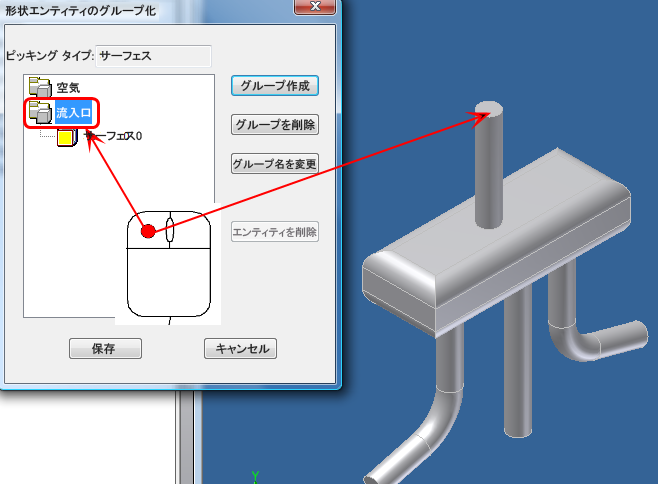

Inletグループをクリックし、流入口サーフェスを選択します。
注: 流出口グループを作成するには、次のように操作します。
[グループ作成]をクリックします。

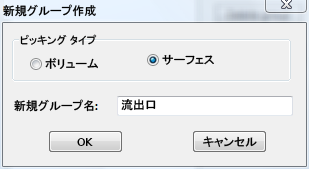

サーフェスを選択します。グループ名として"Outlet"を入力します。
OKをクリックします。

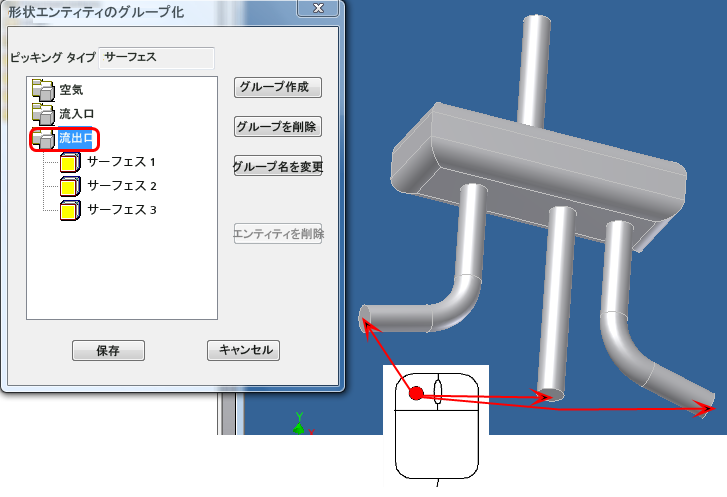

Outletグループをクリックし、3つの流出口サーフェスを選択します。
注: 3 つのサーフェスを選択する際は、モデルを回転することが必要となる場合があります。
保存(Save)をクリックします。
CAD エントリ グループについての詳細
