ボリュームの CAD エンティティグループ作成

このステップでは、CAD エンティティグループにボリュームを収集します。CAD エンティティグループでは、CAD モデルに対する直接的な設定割り当てが効率的に行えます。このグループは以降のステップで Autodesk® CFD 材料と関連付けます。

ステップ 1: CAD を起動し、モデルを開く

次のフォルダから Manifold アセンブリを開きます。

Users\Public\Public Documents\Autodesk\CFD 2023\Tutorials\<cad>\automation-study

注: <cad> は、Inventor、SolidWorks、または PTC Creo です。

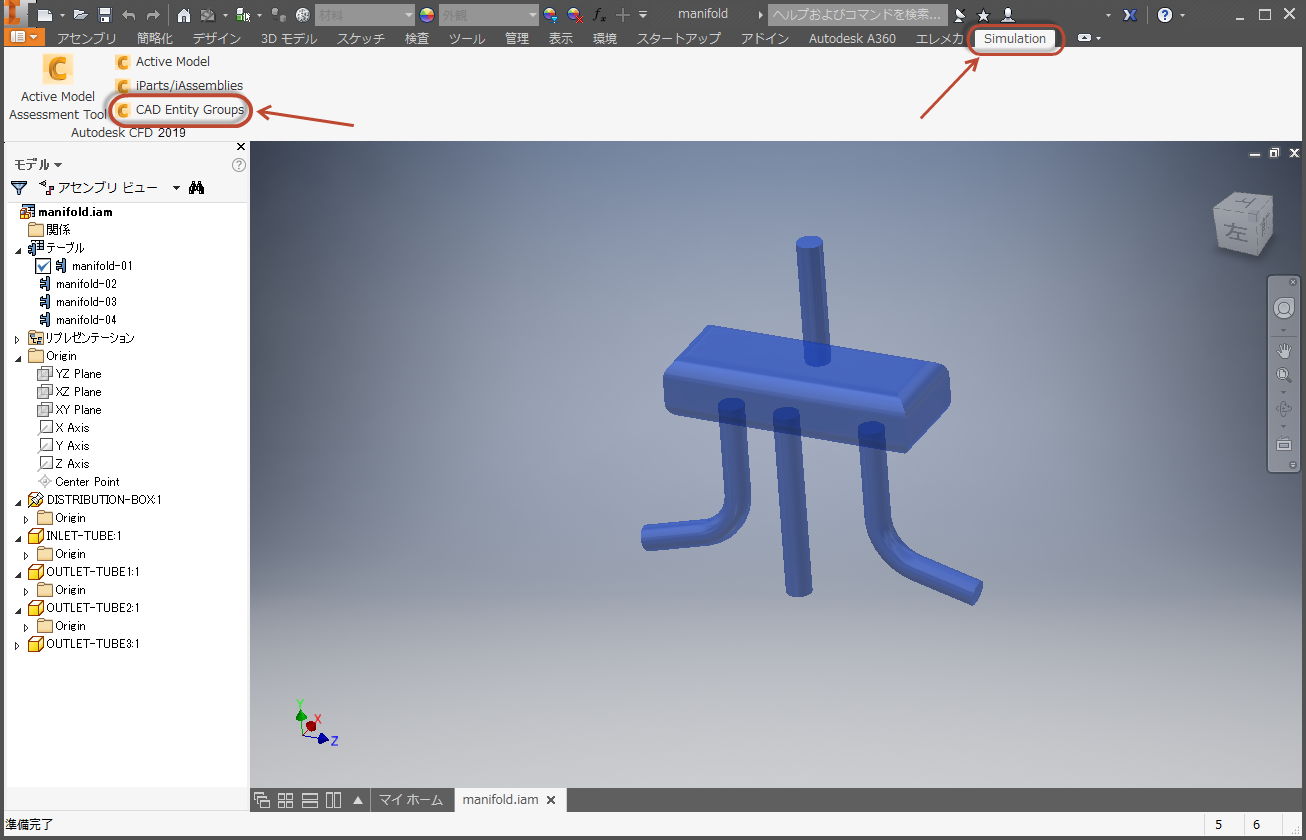

[CAD エンティティグループ]コマンドをクリックします。

たとえば、Autodesk® Inventor から起動した場合は、[シミュレーション]と[CAD エンティティグループ]をクリックします。

launch inventor

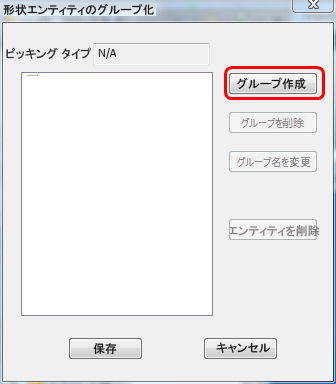

[グループ作成]をクリックします。

create group

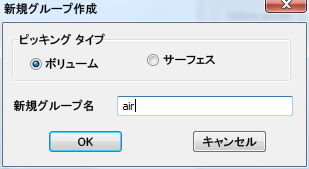

[ボリューム]を選択します。グループ名として、「Air」と入力します。

select volumes

[OK]をクリックします。

SolidWorks のみ: [選択フィルタ]ツールバーの[ソリッドボディのフィルター]アイコンを選択します(選択フィルターツールバーが表示されていない場合は[F5]キーを押してください)

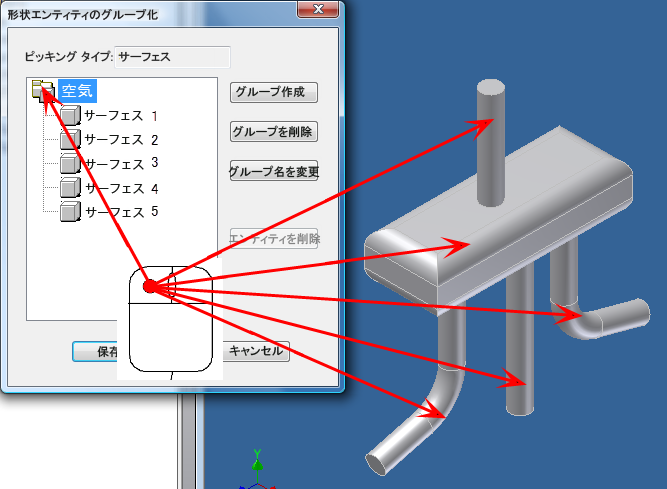

[空気]グループをクリックし、モデル内の部品を選択します。

air group

[保存]をクリックします。

注: 部品はすべて同じ材料となるため、すべての部品を同一のグループに配置しました。異なる材料を割り当てられる部品がある場合には、それらを異なるグループに追加する必要があります。
