デザインスタディに対する境界条件は、このステップで作成するルールを用いて、自動で割り当てられます。

この例題では、テンプレートを用いた境界条件の適用が容易に行えます。しかしながら、同じ条件のインスタンスを多数含んだモデル（電子機器スタディ等）に対しては、ルール基準に基に設定の適用を自動で行う方がより効率的です。

実行パネルを展開し、ルールを選択します。

[クリックしてルールを作成]をクリックする

ステップ 1: ルール名に "Inlet_BC" を指定します。

ステップ 2: ルール基準を[グループ名]とします。

ステップ 3: グループ名として "inlet" を入力します。

ステップ 4: [サーフェス境界条件]を[設定タイプ]として選択します。

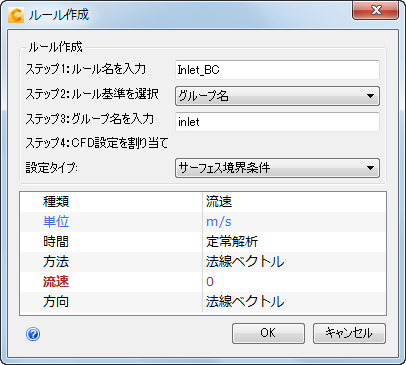

[種類] = 流速

[単位] = mm/s

[流速] = 3000

OKをクリックします。

[クリックしてルールを作成]をクリックする

ステップ 1: ルール名に "Outlet_BC" を指定します。

ステップ 2: ルール基準を[グループ名]とします。

ステップ 3: グループ名として "outlet" を入力します。

ステップ 4: [サーフェス境界条件]を[設定タイプ]として選択します。

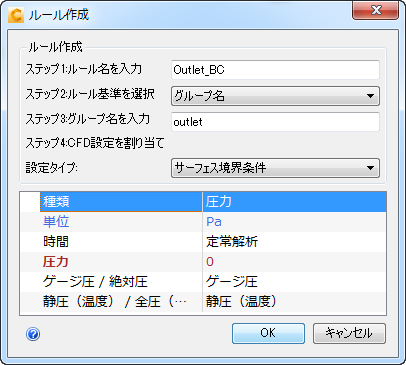

種類 = 圧力

[単位] = Pa、[圧力] = 0

OKをクリックします。

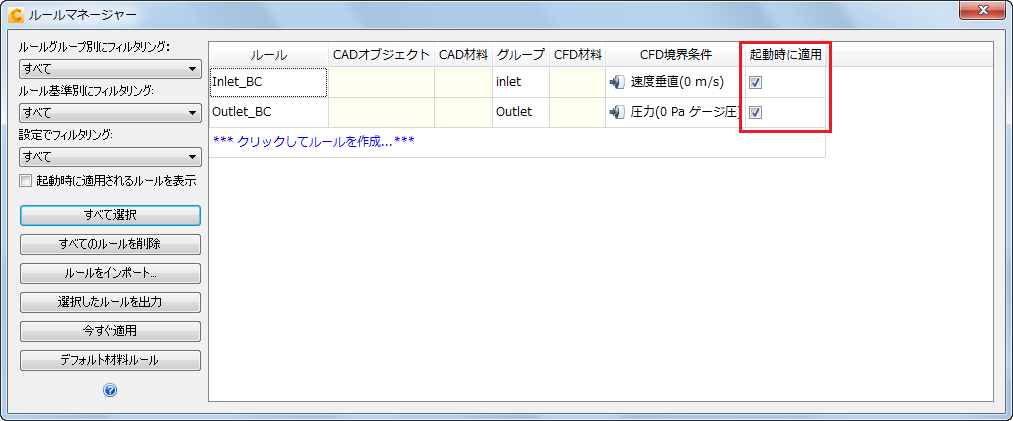

両方のルールに対して起動時に適用ボックスを選択します。

ルールマネージャ ダイアログを閉じます。

Autodesk® CFD を閉じます。

ルールについての詳細
