回転領域上のメッシュを均一化
回転の解析では、回転領域のメッシュを均一に設定することが有効です。これはメッシュサイズの変化による流れの見かけ勾配を保つためです。

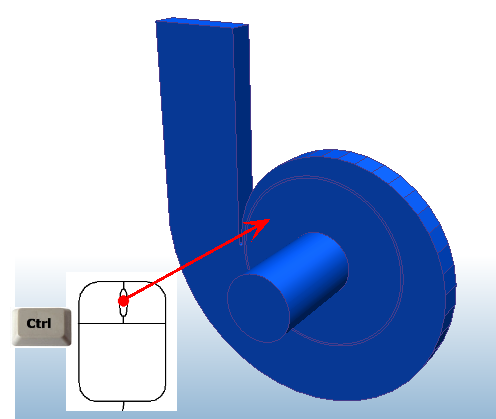

回転翼部品を非表示にします

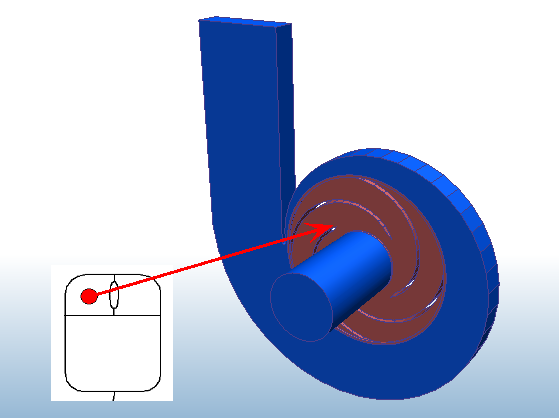

回転領域を選択します
メッシュ サイズを変更するには、次のいずれかを実行します。
- 状況依存ツールバーで[編集]をクリックします。
- 自動メッシュサイズ状況依存パネルで編集をクリックします：

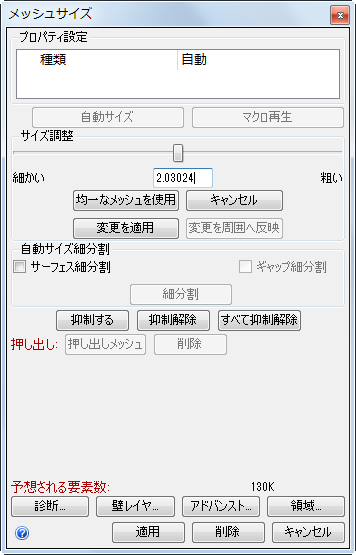

均一なメッシュサイズ ボタンをクリックします
サイズ調整 スライダーを調整して、おおよそ2にします
[変更を適用]をクリックします。
変更を周囲へ反映をクリックします。
[均一なメッシュを使用]ボタンについての詳細
