出口温度の均一性を評価

蛇口の性質を考えれば、出口の水の温度は可能な限り均一であることが望ましいと言えます。

大きな温度勾配はユーザにとって大変不快ですし、熱い湯で火傷をする危険もあります。このステップでは、出口の温度の XY プロットを作成します。これにより、出口の温度のばらつきを明確に、グラフィカルに評価することができます。

[解析結果]タブで[平面]をクリックします。

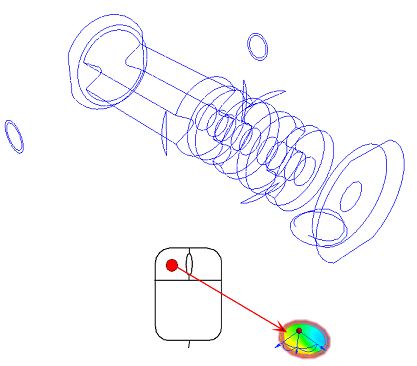

平面を右クリックし、[シェーディング]を選択します。

温度結果平面を表示するには、[平面]状況依存パネルの[結果]メニューで、[温度]を選択します。

平面をクリックし、サーフェス整列アイコンをクリックします。流出口サーフェスを選択します。

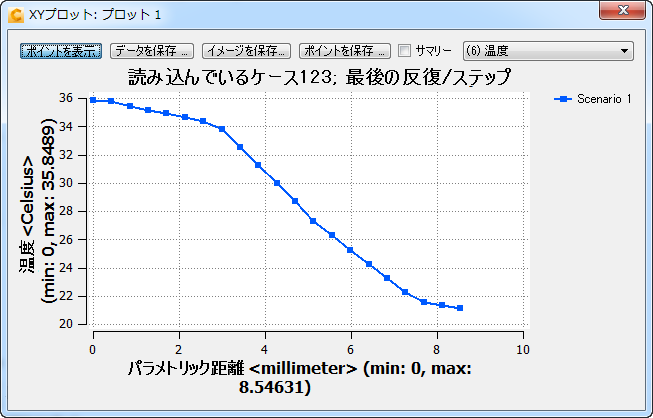

平面を右クリックし、[XY プロット]を選択します。

[ピックによる追加]をクリックします。[ポイントを追加]をクリックし、平面のいずれかの面における 2 点を選択します。

[プロット]ボタンをクリックします。

プロット ダイアログ上部の[サマリー]をクリックします。
