조합창/문은 평면형이고 삽입점에 의해 정의되며, 곡선 또는 직선의 기준선이 있는 커튼월과는 반대의 개념입니다. 2D 배치 그리드를 기준으로 하거나 선, 호 및 원을 조합하여 조합창/문을 작성할 수 있습니다.
표준 벽에서 사용할 조합창/문을 작성하려면 먼저 벽을 그립니다. 그런 다음 조합창/문을 삽입하고 필요한 만큼 조합창/문 요소를 수정할 수 있습니다.
커튼월에서 사용할 조합창/문을 작성하려면, 공간에 조합창/문을 삽입합니다. 필요에 따라 요소 정의 및 할당값을 수정합니다. 새 조합창/문 스타일을 변경 사항으로 저장한 후 해당 스타일을 커튼월 그리드의 셀에 지정합니다.
AutoCAD Architecture 2024 툴셋와 함께 제공되는 도구 팔레트를 사용하면 특정 조합창/문 스타일 및 미리 정의된 기타 특성을 가진 조합창/문 도구를 선택하여 조합창/문을 신속하게 배치할 수 있습니다. 조합창/문 도구를 사용하여 조합창/문을 배치할 경우, 도구의 기본 설정을 사용하거나 조합창/문 특성에 대한 설정을 변경할 수 있습니다. 또한 조합창/문 도구를 사용하여 라인워크를 조합창/문으로 변환한 후 조합창/문 도구 설정을 기존 조합창/문에 적용할 수 있습니다.

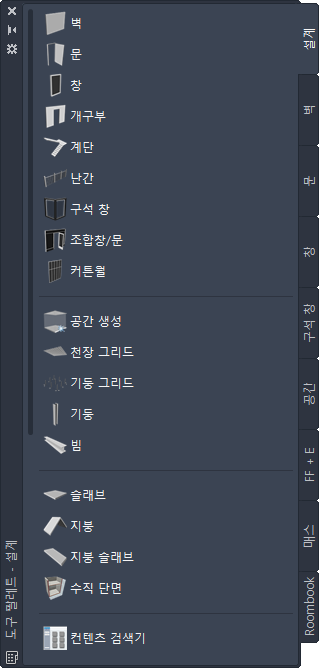

다음 팔레트에는 하나 이상의 조합창/문 도구가 들어 있습니다.
| 도구 팔레트 | 조합창/문 도구 |
|---|---|
| 컨텐츠 검색기에 있는 샘플 팔레트 카탈로그의 설계 팔레트 | 표준 조합창/문 스타일 및 다른 조합창/문 특성에 대한 기본 설정 |
컨텐츠 검색기의 설계 도구 카탈로그 문 및 창 조합창/문 |
여러 설계에 사용할 여러 조합창/문 스타일 |
| CAD 관리자에 의해 작성된 사용자 도구 팔레트 | 프로젝트 또는 사무용 표준에 맞게 CAD 관리자가 사용자화한 조합창/문 스타일 및 특성 |
조합창/문 도구를 사용하여 조합창/문을 배치할 경우, 도구의 기본 설정을 사용하거나 스타일별로 조정되지 않은 조합창/문 특성에 대한 설정을 변경할 수 있습니다.
