다음 과정에 따라 선, 호 및 원이 있는 사용자 그리드 스케치를 작성한 후 라인워크를 조합창/문으로 변환하십시오.
주: 선, 호 및 원에서 작성된 사용자 그리드의 분할 정의는 수정할 수 없습니다. 그러나 다른 분할 정의를 지정할 수 있습니다.
조합창/문 그리드는 수평 또는 수직입니다. 수평 및 수직 셀이 있는 그리드 패턴을 작성할 경우, 내포된 그리드가 사용됩니다.
- 표준 좌표계(WCS)에서 선, 호 및 원을 사용하여 그리드를 그립니다.
- 사용할 조합창/문이 들어 있는 도구 팔레트를 엽니다. 주: 이동하여 원하는 도구를 표시합니다.
- 조합창/문 도구에서 마우스 오른쪽 버튼을 클릭한 후 도구 특성 적용
입면 스케치를 클릭합니다. - 스케치의 라인워크를 선택한 다음 Enter 키를 누릅니다.

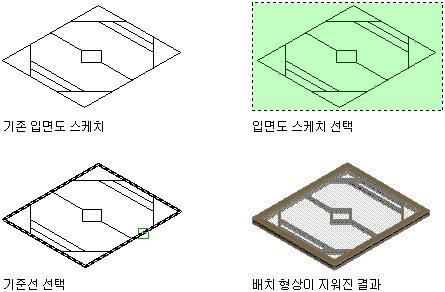

- 조합창/문의 기준선을 선택하거나 기본 기준선을 적용하는 옵션이 있습니다. 그리드 선 중 하나를 조합창/문의 기준선으로 선택합니다.
또는 X 축을 따르는 선을 기본 기준선으로 사용하려면 Enter 키를 누릅니다.

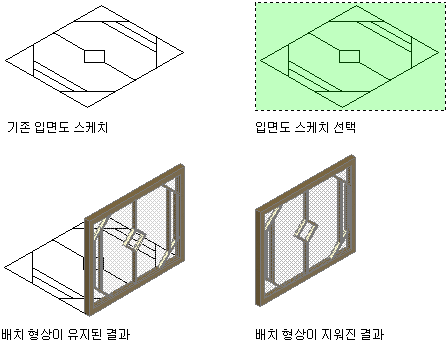

팁: XY 평면에서(평면도에서) 라인워크를 그리고 기본 기준선을 적용하는 경우 작성되는 조합창/문은 Z 방향에서 표시됩니다. - 선을 지우려면 y(예)를 입력합니다. 조합창/문이 작성된 후에 선이 남아 있도록 하려면 n(아니오)을 입력합니다.
조합창/문 도구에 적용된 스타일이 있는 경우 새 사용자 스타일은 기존 스타일에 기반합니다. 채우기, 멀리언 및 프레임 정의는 기존 스타일의 채우기, 멀리언 및 프레임 정의입니다. 처음부터 새 스타일을 작성할 필요 없이 스타일을 수정할 수 있습니다.
- 결과 사용자 조합창/문을 선택하고 스타일에 저장을 클릭합니다.
- 새로 만들기를 클릭하여 새 조합창/문 스타일을 작성합니다.
- 새 조합창/문 스타일의 이름을 입력합니다.
- 확인을 두 번 클릭합니다.
