다음 과정에 따라 입면선에 연결된 입면의 하단 확장을 변경하십시오. 연결된 입면을 작성하기 전 또는 후 입면선의 하단 확장을 변경할 수 있습니다. 입면을 작성한 후 하단 확장을 변경할 경우 변경사항을 표시하도록 입면을 업데이트해야 합니다.
특성 팔레트를 사용하여 입면의 하단 확장을 변경할 수도 있습니다.
- 부동 뷰 패널에서 뷰 드롭다운
남서 등각투영
을 클릭합니다. - 변경할 입면선을 선택합니다.
- 모형 범위 그립을 선택하여 높이 모드에 대한 모형 범위를 끕니다.
모형 범위를 사용할 경우 하단 입면의 기본값은 XY 평면에서 1 피트 아래입니다.
- 하단 확장 그립을 선택합니다.

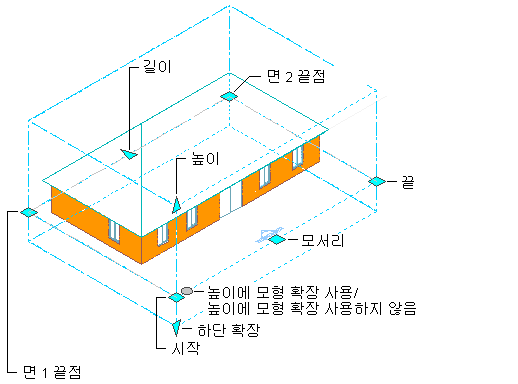

3D 뷰에서 입면 그립 보기
- 원하는 하단 확장 값이 표시될 때까지 그립을 이동한 후 한 번 클릭하거나 값을 입력합니다.
- 마우스 오른쪽 버튼을 클릭한 후 모두 선택 해제를 클릭하여 그립을 해제합니다.
