입면 작성의 첫 번째 단계는 건물 모형에 따라 입면선을 그리는 것입니다. 입면선은 건물 모형의 입면도 범위를 정의합니다.
주: 수직 입면 및 수평 입면을 작성할 수 있습니다.
입면선에서 입면 객체 작성
입면선에서 입면을 생성하는 경우 작성된 입면 객체의 유형을 지정합니다.
| 작성 항목... | 결과... |
|---|---|
| 2D 입면 객체 | 건물 모형에서 직각 투영 |
| 3D 입면 객체 | 입면선에 정의된 건물 모형의 영역 |
입면선 보기
평면도에서 입면선은 시공 도서에서 기대하는 대로 표시됩니다.

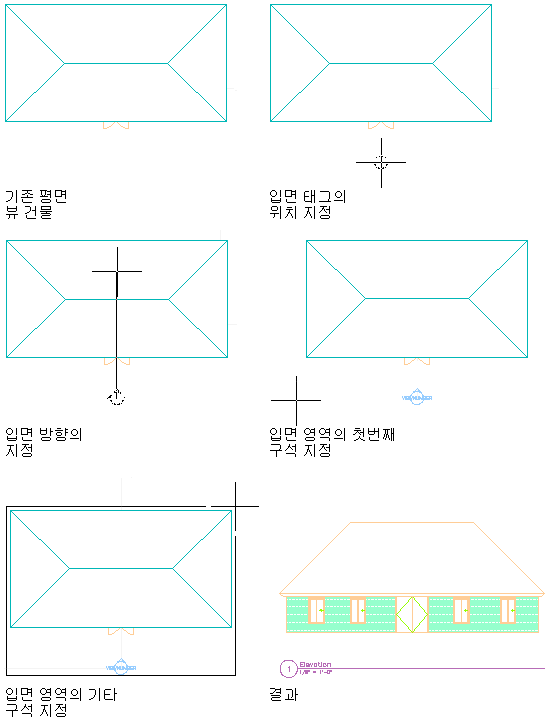

입면 작성
등각투영 뷰에서 같은 입면선이 입면도의 깊이를 정의하는 경계와 함께 표시됩니다.

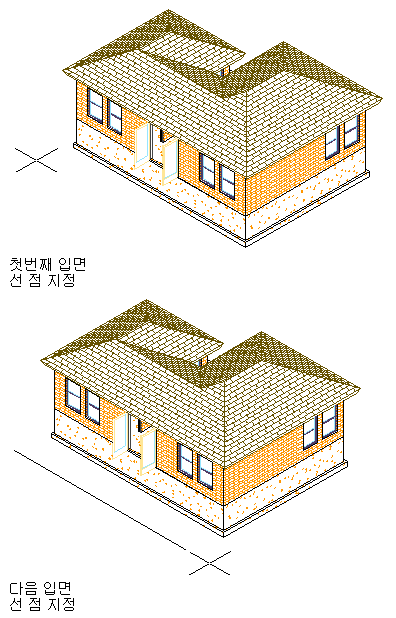

3D 뷰로 입면선 그리기

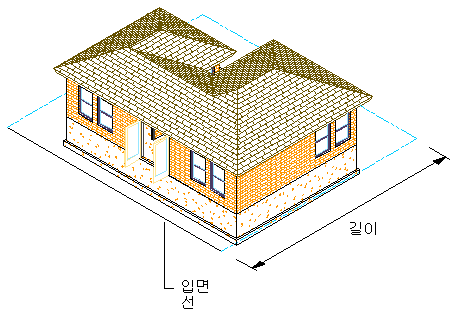

3D 뷰의 결과 입면선
입면선 변경
입면선 특성을 변경하면 작성한 입면을 조정할 수 있습니다. 입면선의 그립을 사용하여 입면의 높이 및 쉐이프를 변경할 수 있습니다. 또한 하단 확장을 입면에 추가하고 입면 재분할을 작성할 수도 있습니다.
입면을 작성하기 전에 입면선 특성을 변경할 수 있습니다. 또한 입면선 특성을 변경하고 이미 작성한 입면을 업데이트할 수 있습니다.
입면에서 재분할 사용
입면선 특성에 그래픽 재분할을 설정할 수 있습니다. 그런 다음 이러한 재분할은 사용자가 작성한 2D 또는 3D 입면에 추가됩니다. 재분할은 입면선에서 거리를 두고 지정됩니다. 재분할의 선가중치 및 기타 화면표시 특성을 조정하여 입면에 깊이 레벨을 추가할 수 있습니다. 예를 들어, 하나의 재분할에는 굵은 선가중치를 표시하고 다른 재분할에는 더 가는 선가중치를 표시하여 첫 번째 재분할이 두 번째 재분할보다 앞 단계임을 나타낼 수 있습니다.
