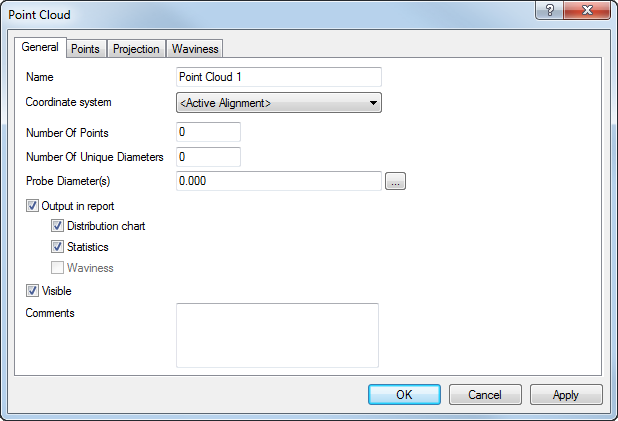

점군 데이터 대화상자를 사용하여 점군 데이터 항목의 상세 정보를 살펴보고 편집할 수 있습니다.
이 대화상자를 표시하려면 측정 순서에서 아이템의 항목을 두 번 클릭하거나, 해당 항목을 선택하고 Alt+Enter 키를 누릅니다.
이 대화상자에는 다음과 같은 설정이 포함되어 있습니다.
이름 - 항목의 이름을 입력합니다. 이 이름은 측정 순서, 보고서 및 정보 탭, 그리고 다른 항목의 항목을 참조할 때 사용됩니다.
좌표계 - 항목의 측정값을 보고할 기준이 되는 축정렬을 선택합니다.
검사 중에 축정렬을 지정하려면 <활성화된 축정렬>을 선택합니다. 그런 다음 활성화된 축정렬 목록에서, 또는 측정 순서에 활성화된 축정렬 항목을 추가하여 축정렬을 선택할 수 있습니다.
점 개수 - 점군 데이터의 점 개수를 지정합니다.
고유한 지름의 수 - 점군 데이터의 점을 측정하는 데 사용되는 여러 프로브의 수를 지정합니다.
프로브 지름 - 점군 데이터의 점을 측정하는 데 사용되는 프로브의 지름을 지정합니다. 이 값은 프로브 서피스에서 프로브 중심까지의 옵셋을 계산하는 데 사용됩니다. 가져온 점군 데이터의 프로브 지름을 지정하려면
아이콘을 클릭하고 새 프로브 지름 상자에 지름을 입력한 다음, 확인을 클릭합니다.
보고서에 포함 - 보고서에 다음 항목을 표시하려면 이 확인란을 선택합니다.
- 분산 차트 - 점군 데이터의 공차 분산을 표시하려면 이 확인란을 선택합니다.
- 통계 - 점군 데이터에 대한 통계를 표시하려면 이 확인란을 선택합니다.
- 기복 - 점군 데이터의 기복 백분율을 표시하려면 이 확인란을 선택합니다. 이 확인란은 측정 파라메터 대화상자의 검사 점 탭에서 기복 계산 확인란을 선택하는 경우에만 선택할 수 있습니다.
보이기 - CAD 뷰에 점군 데이터를 표시하려면 이 확인란을 선택합니다. 점군 데이터를 숨기려면 이 확인란을 선택 취소합니다.
주석 - 이 상자를 사용하여 점군 데이터에 대한 추가 정보를 기록할 수 있습니다.
점 - 점군 데이터에 있는 각 점의 세부 사항을 나열합니다. 점군 데이터에서 점을 제거하려면 목록에서 해당 점을 선택하고 포인트 삭제를 클릭합니다.

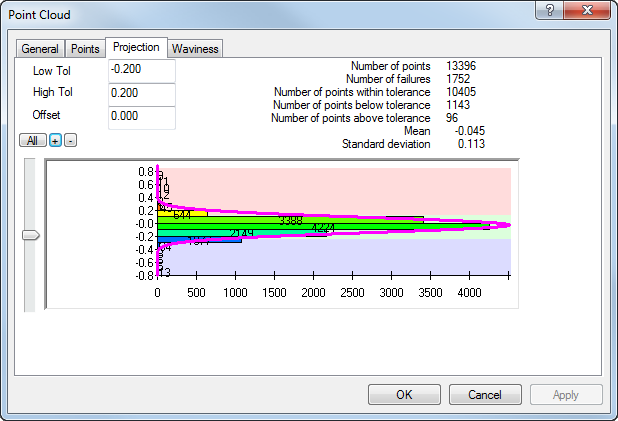

투영 - CAD 노미날로부터의 편차 분산을 표시합니다.
다음 옵션 중에 클릭합니다.
- 점군 데이터에 있는 모든 점의 분산을 표시합니다.
- 그래프를 확대합니다.
- 그래프를 축소합니다.
공차 - 하한공차 상자와 상한공차 상자에 값을 입력하여 점군 데이터의 공차 내 범위를 지정합니다. 점군 데이터의 공차를 지정한 경우:
- 녹색은 측정값이 공차 영역 내에 있음을 나타냅니다.
- 빨간색은 측정값이 공차 영역 위에 있음을 나타냅니다.
- 파란색은 측정값이 공차 영역 아래에 있음을 나타냅니다.
옵셋 - 점군 데이터에 있는 점의 서피스 옵셋을 지정합니다. 옵셋은 프로빙된 점에서 서피스에 수직이며, 양수 값은 프로브 방향으로 옵셋합니다.
기복 - 기복은 기계 진동과 같은 제조 프로세스의 문제로 인해 간격이 넓게 벌어진 이상값에 대해 설명합니다. 각 점과 관련하여 PowerInspect는 지정된 지름 내부의 가장 높은 주변 점과 가장 낮은 주변 점 간의 차이를 계산합니다. 그런 다음, 지정된 최대값 내에 있는 차이의 수를 총 점의 백분율로 보고합니다. 기복 백분율이 높을수록 서피스가 매끄럽습니다.
다음 정보를 입력합니다.
- 폭을 입력하여 비교 지름을 지정합니다.
- 최대를 입력하여 기복 공차를 지정합니다.
확인을 클릭하여 대화상자를 닫고, 변경 내용을 저장합니다.
