항목을 측정할 때 사용할 열을 선택하고, 사용하려는 프로브 어셈블리를 지정합니다.
이중 열 모드에서 프로브 및 매개변수 항목은 프로브 공구를 변경하려면 먼저 측정 열을 선택해야 한다는 점을 제외하고 단일 열 모드와 동일한 방식으로 작동합니다.
- 를 클릭합니다.

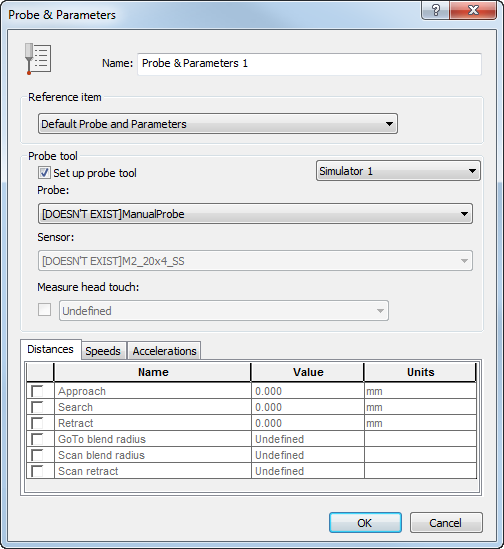

- 프로브 및 매개변수 대화상자에서 다음을 지정합니다.
- 이름
- 참조 항목
프로브 공구 설정 - 이 항목에 특정 프로브 공구를 사용하려면 이 확인란과 프로브가 위치한 열을 선택합니다.
프로브 목록에서 항목을 선택합니다. 프로브에 여러 팁이 있는 경우 센서 목록에서 사용하려는 팁을 선택합니다.
열 이름은 CMMDriver 구성 대화상자에서 지정한 장치 이름과 듀얼 시뮬레이터 구성 대화상자의 연관된 기계에서 선택한 내용에 따라 결정됩니다.
- 측정 헤드 터치
- 거리, 속도 및 가속도
- 확인을 클릭하여 대화상자를 닫고 항목을 측정 순서에 추가합니다.
