Podczas importowania pliku IFC tworzone są pliki rysunków odpowiadające każdej części struktury projektu IFC. Między plikami a głównym plikiem reprezentującym cały plik IFC tworzone są odnośniki zewnętrzne. W wyniku procesu importowania powstaje również plik dziennika zawierający informacje o obiektach oraz o położeniu geograficznym. Ten plik jest przechowywany w tym samym położeniu co zaimportowany plik IFC. Pliki IFC można importować do projektu programu zestaw narzędzi AutoCAD Architecture 2024 lub jako autonomiczne rysunki.
Aby wyświetlić obiekty, takie jak np. powierzchnie pomieszczeń, po importowaniu pliku IFC konieczne może być włączenie niektórych komponentów wyświetlania tych obiektów.

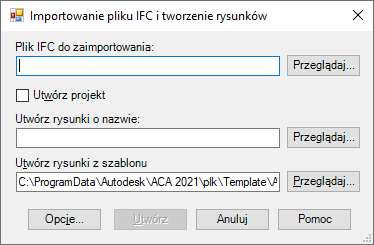

Podczas importowania pliku IFC należy określić nazwę rysunku, który zostanie utworzony na podstawie pliku IFC. Ten rysunek zawiera tylko odwołania zewnętrzne. Na przykład zaimportowanie pliku IFC i nadanie mu nazwy Mały biurowiec powoduje utworzenie pliku DWG o nazwie Mały biurowiec.dwg, który zawiera wszystkie odnośniki zewnętrzne odpowiadające każdej części struktury projektu w pliku IFC. Podczas importowania mają miejsce następujące zdarzenia:
- Jeśli dane o terenie istnieją w pliku IFC, tworzony jest rysunek terenu z informacjami o polu. Jeśli plik IfcSite nie ma przypisanej nazwy, tworzony jest plik rysunku terenu z przyrostkiem -Site dołączonym do nazwy. Jeśli w pliku IFC określono nazwę IfcSite, tworzony jest domyślny rysunek o nazwie Site.dwg. Położenie geograficzne jest domyślnie importowane, jeśli plik IfcSite zawiera długość i szerokość geograficzną terenu. (Informacje geograficzne o rysunku zawierającym wiele odnośników określane są przez rysunek główny) Te informacje są wyświetlane w oknie dialogowym Położenie geograficzne.
- W procesie importowania plikowi projektu lub rysunku nadawana jest nazwa.
Jeśli plik IFC jest importowany jako... Wówczas... projekt zestaw narzędzi AutoCAD Architecture 2024 nazwa struktury IfcBuilding jest używana z nazwą projektu. (Uwaga) Uwaga: zestaw narzędzi AutoCAD Architecture 2024 jako nazwy struktury IfcBuilding używa nazwy projektu określonej w oknie dialogowym Eksportuj do IFC. Jest to widoczne w przypadku importowania pliku IFC utworzonego w programie zestaw narzędzi AutoCAD Architecture 2024.autonomiczne rysunki tworzony jest rysunek z dołączoną nazwą oryginalnego projektu. Dla podanego powyżej przykładu projektu Mały biurowiec nazwa rysunku brzmiałaby Mały biurowiec-Commercial Project.dwg, ponieważ w pliku IFC nazwa IfcBuilding brzmiała Commercial Project. - Tworzony jest rysunek dla każdej struktury IfcBuildingStorey zawartej w pliku IFC. W nazwach nadawanych tworzonym plikom zawarta jest nazwa rysunku oraz nazwa struktury IfcStorey. Następnie następuje utworzenie odwołań do tych plików z pliku projektu.
- Obiekty w plikach o kolorach określonych jako 0, 0, 0 lub 255, 255, 255 są wyświetlane z domyślnie przypisanym indeksem ACI (AutoCAD Color Index ― Indeks kolorów programu AutoCAD) o wartości 7.
