Linie charakterystyczne, korytarze, powierzchnie, dane punktów, sieci rurociągów, linie trasowania i profile można eksportować przy użyciu funkcji Eksportuj do Civil View dla programu 3ds Max.
Obszary
- Linie charakterystyczne skarp
-
Wszystkie linie charakterystyczne skarp są eksportowane jako obiekty kształtów programu 3ds Max. W programie 3ds Max kształt obiektu może zawierać wiele splajnów, z których każdy może się składać się z ciągłej sekwencji połączonych punktów.
Wszystkie linie charakterystyczne w pojedynczym obszarze, które używają identycznych nazw linii charakterystycznych, zostaną wyeksportowane do pojedynczego kształtu programu 3ds Max zawierającego wiele splajnów. Wszystkie linie charakterystyczne w pojedynczym obszarze, które nie używają nazw linii charakterystycznych, zostaną wyeksportowane do pojedynczego kształtu programu 3ds Max zawierającego wiele splajnów. To podejście jest istotne, aby umożliwić programowi Civil View zachowanie unikalnych odniesienie z każdego obiektu kształtu utworzonego z importowanych geometrii linii charakterystycznej.
Korytarze
- Linie bazowe korytarza
-
Linia bazowa korytarza zostanie wyeksportowana jako obiekt kształtu programu 3ds Max zawierający pojedynczy splajn.
W programie Autodesk Civil 3D linie bazowe korytarza są tworzone na podstawie linii trasowania i profili Autodesk Civil 3D. Jeśli dwie lub więcej linii bazowych korytarza to odwołania do tej samej linii trasowania, linia bazowa nadal będzie istniała w pliku eksportu VSP3D dla każdej definicji linii bazowej.
- Linie charakterystyczne korytarza
-
Wszystkie linie charakterystyczne korytarza są eksportowane jako obiekty kształtu programu 3ds Max. W programie 3ds Max kształt obiektu może zawierać wiele splajnów, z których każdy może się składać się z ciągłej sekwencji połączonych punktów. Dla każdej unikatowej nazwy linii charakterystycznej w regionie korytarza zostanie wygenerowany jeden obiekt kształtu programu 3ds Max.
Jeśli w jednym regionie korytarza istnieje wiele linii charakterystycznych używających wspólnych nazw linii charakterystycznych, wynikowe splajny zostaną uporządkowane najpierw według pikiety/kilometrażu, a następnie według kolejności od lewej do prawej strony w poprzek zespołu korytarza. Spójne uporządkowanie splajnów jest istotne, gdy importowane linie charakterystyczne są używane jako podstawa do konstruowania obiektów przeciągniętych w programie Civil View, takich jak mosty, tunele i ściany oporowe.
- Powierzchnie korytarza
-
Podczas eksportowania do formatu Civil View dla programu 3ds Max jest generowana własna siatka powierzchni korytarza, na podstawie nieprzetworzonej zawartości modelu programu Autodesk Civil 3D.
Dlatego w programie Autodesk Civil 3D nie trzeba ręcznie tworzyć powierzchni korytarza w celu wyeksportowania geometrii powierzchni korytarza do formatu Civil View.
Powierzchnie korytarza generowane w programie VSP3D są podzielone wg regionu korytarza, co umożliwia importowanie do programu Civil View poszczególnych części korytarza.

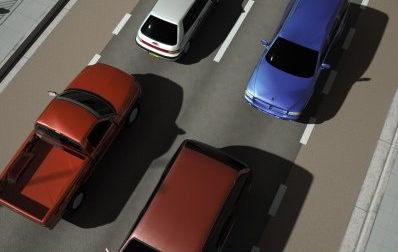

Dzięki tej metodzie podczas tworzenia siatki eksportu można uwzględnić więcej informacji. Przykładowo, pikiety, odsunięcia i rzędne dla każdego wierzchołka siatki są używane, aby zastosować niezależne mapy tekstur oparte na liniach trasowania do każdego podzespołu lub połączenia po zaimportowaniu do programu Civil View (zobacz poniższą ilustrację).
Powierzchnie korytarza generowane w programie VSP3D są zapisywane w pliku eksportu, ale w rzeczywistości nie są tworzone w aktywnym pliku DWG.
Jeśli tradycyjne powierzchnie korytarza znajdują się w aktywnym pliku DWG, nie powinny być wybrane do eksportu, aby uniknąć zduplikowania powierzchni korytarza zapisywany do pliku VSP3D.
- Odsunięcia zespołów
-
Powierzchnie korytarza i linie charakterystyczne pochodne od zespołów odsunięcia zespołów są traktowane w taki sam sposób, jak normalne linie charakterystyczne korytarza i powierzchnie, z wyjątkiem tego, że definicja jednej powierzchni/linii charakterystycznej (dla nazwy) jest tworzona dla zespołu odsunięcia, a nie dla obszaru.
W programie Autodesk Civil 3D zespoły odsunięcia nie mogą być podzielone wg regionu.
powierzchnie
-
Powierzchnie są zawsze eksportowane do programu 3ds Max jako dostępne do edycji obiekty siatki, niezależnie od stylu powierzchni, który został zastosowany w programie Autodesk Civil 3D.
Jest to zwykle potrzebne do wygenerowania ukrytych obwiedni w istniejących powierzchniach terenu, aby wyciąć otwory w powierzchni, w której korytarze zostały zaprojektowane. Jest to szczególnie istotne, jeśli zaprojektowany korytarz przechodzi poniżej istniejącego poziomu terenu.
Ukryte części obiektów powierzchni programu Autodesk Civil 3D, które zostały utworzone przy użyciu ukrytych obwiedni, zostaną zignorowane podczas eksportowania do plików VSP3D.
Grupy punktów
-
Grupy punktów są eksportowane do systemów punktów programu Civil View. Systemy punktów w programie Civil View są pobierane ze standardowej funkcji projektowania części programu 3ds Max.
Program Civil View obsługuje grupy punktów zawierające do 1000 punktów.
Sieci przewodów rurowych
Geometria sieci rurociągów jest eksportowana do programu 3ds Max jako zgrupowana kolekcja wyciągniętych rur i parametrycznych węzłów konstrukcji. Nie ma żadnych opcji konfigurowalnych przez użytkownika podczas eksportowania sieci rurociągów do programu 3ds Max.
W programie 3ds Max materiały nie są automatycznie przypisywane do zaimportowanej geometrii sieci rurociągów.
Znane ograniczenia podczas eksportowania sieci rurociągów do programu 3ds Max
- Mury oporowe, rozszerzane zakończenie i niektóre inne złożone geometryczne kształty struktury nie są w pełni obsługiwane. Te konstrukcje są interpretowane wyłącznie na podstawie podstawowego kształtu ograniczającego struktury.
- Dwuwarstwowe struktury nie są w pełni obsługiwane. Wymiary przekrojów i kształt górnej warstwy tych struktur są ignorowane.
- Ramy konstrukcyjne są eksportowane z tym samym podstawowym kształtem co podstawowa struktura. Na przykład prostokątna rama na strukturze kołowej zostanie wyeksportowana jako rama kołowa.
- Rury ze zdefiniowanymi przez użytkownika niestandardowymi kształtami przekrojów nie są obsługiwane i dlatego są ignorowane.
- W przypadku rur, mimo tego, że wszystkie standardowe kształty przekroju poprzecznego są obsługiwane w formacie pliku VSP3D, tylko następujące kształty rur są rozpoznawane w programie 3ds Max: kołowy, owalny, eliptyczny poziomy eliptyczny, prostokątny. Rury o dowolnym innym kształcie przekroju poprzecznego są ignorowane.
- W przypadku struktur wymiary ramy prostokątnej nie są eksportowane z poprawnymi wartościami. Długość i szerokość ramy zawsze wynosi zero. Ten problem nie dotyczy ram kołowych.
Linie trasowania i profile
Kombinacje linii trasowania i profili są eksportowane do programu 3ds Max jako specjalny rozszerzony kształt obiektu. Te kształty przenoszą wystarczająco dużo informacji, aby trwale zachować informacje geometryczne specyficzne dla linii trasowania i profili, takie jak:
- promień poziomy i pionowy, nośna, nachylenie i informacje o pikiecie w każdym punkcie
- punkty styczności dla wszystkich linii trasowania i elementów profili
- wypukłe i wklęsłe punkty dla zakrzywionych elementów profili
- dane prędkości projektowej
Opcje linii trasowania
Można skonfigurować następujące opcje eksportu linii trasowania:
- Odstęp między punktami dla stycznych: określa eksportowany odstęp między punktami dla prostych elementów linii trasowania.
- Odstęp między punktami dla krzywych: określa eksportowany odstęp między punktami dla zakrzywionych elementów linii trasowania.
- Odstęp między punktami dla spirali: określa eksportowany odstęp między punktami dla spiralnych elementów linii trasowania.
- Domyślna rzędna: określa domyślną rzędną, które ma zostać przypisana do każdego punktu linii trasowania w sytuacjach, gdy informacje o profilu są niedostępne.
Obsługa profil
Obsługiwane są tylko profile projektu (lub profile gotowej powierzchni). Wszystkie inne typy profili są ignorowane.
W przypadku, gdy wiele profili jest skojarzonych z linią trasowania, która została wybrana do wyeksportowania, wszystkie profile projektu są automatycznie eksportowane i trwale zachowywane przez program Civil View. Jednak tylko pierwszy wykryty profil projektu jest traktowany jako „ aktywny” w programie Civil View.
