Można ustawić różne style do wyświetlania i oznaczania etykietą rzutów i przecięć w widokach przekroju.
Obiekty rzutowane w widokach przekroju wykorzystują następujące style:
- Rzutowane obiekty punktów COGO używają standardowych stylów punktów. Można określić inny styl do użycia w widoku przekroju lub można określić opcję <Użyj obiektu>, aby użyć tego samego stylu, który jest używany w widoku planu.

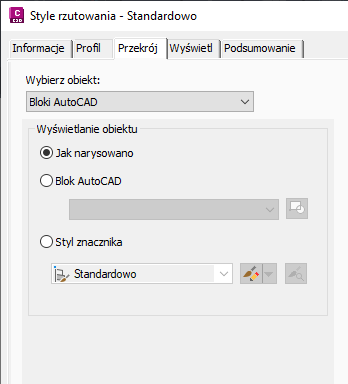

- Rzutowane obiekty programu AutoCAD i multibloki używają stylów rzutu. Style rzutu to style uniwersalne, które można znaleźć w kolekcji Ogólne
Style uniwersalne Style rzutu na karcie Ustawienia w obszarze narzędzi. Użyj karty Przekrój, aby skonfigurować ustawienia wyświetlania widoku przekroju.
- W przypadku stylów etykiety rzutowane obiekty używają stylów etykiety rzutu, które można znaleźć w kolekcji Widok przekroju Style etykiety Rzutowanie na karcie Ustawienia w obszarze narzędzi.
Obiekty przecięcia w widokach przekroju wykorzystują następujące style:
- Obiekty punktów COGO przecięcia używają standardowych stylów punktów. Można określić inny styl do użycia w widoku przekroju lub można określić opcję <Użyj obiektu>, aby użyć tego samego stylu, który jest używany w widoku planu.
- Obiekty AutoCAD przecięcia, multibloki, linie charakterystyczne i figury pomiarowe używają stylów znacznika. Style znacznika to style uniwersalne, które można znaleźć w kolekcji Ogólne Style uniwersalne Style znacznika na karcie Ustawienia w obszarze narzędzi.

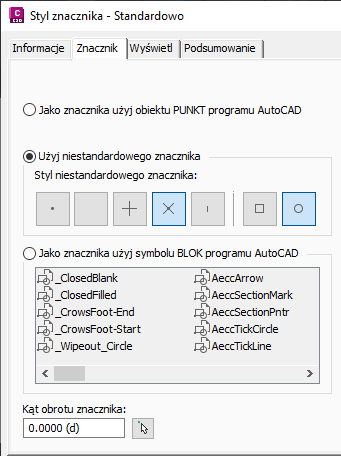

Style znacznika można skonfigurować w taki sposób, aby używać punktów programu AutoCAD, niestandardowych symboli znacznika lub bloków.

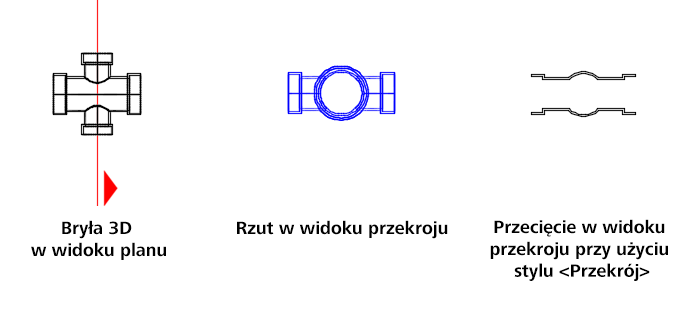

Bryły 3D mogą także używać opcji <Przekrój> jako stylu znacznika przecięcia. Po zaznaczeniu w stylu rzutowania pola wyboru <Przekrój> rzutowana bryła jest rysowana w taki sposób, aby odzwierciedlała rzeczywiste miejsce, w którym linia próbkowania przecina bryłę.
Uwaga: Kolor przecięcia bryły 3D korzystającego z opcji <Przekrój>, jest teraz sterowany za pomocą warstwy bryły 3D. Poprzednio wygląd przecięcia bryły 3D korzystającego z opcji <Przekrój> był sterowany przez styl rzutowania skojarzony z bryłą. - W przypadku stylów etykiety obiekty przecięcia używają stylów etykiety przecięcia, które można znaleźć w kolekcji Widok przekroju Style etykiety Przecięcie na karcie Ustawienia w obszarze narzędzi.
Oznaczanie etykietą z danymi zestawu właściwości przecięć i rzutów
Można dodać dane zestawu właściwości do etykiet przecięć i rzutów, jeśli etykieta przekroju przecięcia i/lub etykieta przekroju rzutu została dodana do listy Zastosowane do dla zestawu właściwości.
Konfigurowanie zestawu właściwości w celu oznaczenia etykietą rzutów i przecięć w widoku przekroju
Aby dołączyć dane zestawu właściwości w stylach etykiet przecięć, należy wybrać typ obiektu Etykieta przekroju przecięcia oprócz typu obiektu, którego położenie przecięcia pokazane jest w widoku przekroju.

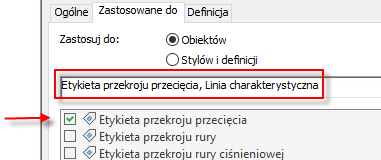

Przykładowo, aby oznaczyć etykietą z danymi zestawu właściwości przecięcia linii charakterystycznych w widoku przekroju, należy podczas konfigurowania definicji zestawu właściwości wybrać opcje Etykieta przekroju przecięcia i Linia charakterystyczna na karcie Zastosowane do w Menedżerze stylów:
Ten zestaw właściwości można zastosować do linii charakterystycznych i dodać odpowiednie dane zestawu właściwości do stylu etykiety przecięcia za pomocą Edytora komponentu tekstowego, jak opisano w sekcji Dodawanie danych zestawu właściwości do etykiet.

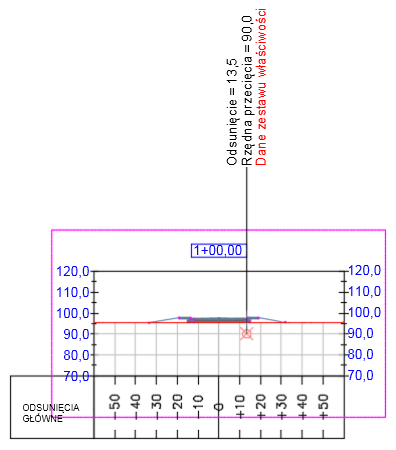

Poniższa ilustracja przedstawia przykład uwzględnienia danych zestawu właściwości (w kolorze czerwonym) w etykiecie przecięcia, gdzie „dane zestawu właściwości” reprezentują dane, które mają być zastosowane do linii charakterystycznej.
Aby dołączyć dane zestawu właściwości w stylach etykiet rzutowania, należy wybrać typ obiektu Etykieta przekroju rzutowania oprócz typu obiektu, którego rzutowanie pokazane jest w widoku przekroju.

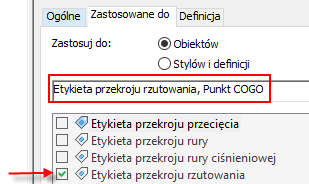

Przykładowo, aby oznaczyć etykietą z danymi zestawu właściwości rzutowania punktów programu Autodesk Civil 3D w widokach przekroju, należy podczas konfigurowania definicji zestawu właściwości wybrać opcję Etykieta przekroju rzutowania i Punkt COGO na karcie Zastosowane do w Menedżerze stylów:
Ten zestaw właściwości należy zastosować do punktów, a następnie dodać odpowiednie dane zestawu właściwości do etykiety stylu rzutowania za pomocą Edytora komponentu tekstowego.
Aby uzyskać więcej informacji dotyczących definiowania zestawów właściwości, zobacz temat Informacje o zestawach właściwości. Aby uzyskać więcej informacji dotyczących przecięć i rzutów, zobacz temat Informacje o pracy z użyciem rzutów i przecięć w widokach przekroju.
