Za pomocą szablonów odniesienia można zarządzać stylami, ustawieniami, warstwami i innymi standardowymi komponentami rysunku.
Szablony odniesienia można dołączyć do rysunku w programie Autodesk Civil 3D, co zapewni ich aktualizowanie na bieżąco z zastosowaniem zmian wprowadzonych w komponentach z odniesieniami w szablonach.
Podczas dołączania szablonu odniesienia do rysunku komponenty odniesienia (style, ustawienia, zestawy właściwości, warstwy, bloki, style tekstu i rodzaje linii), które znajdują się w tym szablonie odniesienia, zostaną skopiowane do rysunku, a połączenie między rysunkiem a szablonami odniesienia jest zachowywane.
Za pomocą polecenia Ustaw wartości domyślne szablonu odniesienia można z góry określić, do których stylów i ustawień odnosi się szablon odniesienia. Przykładowo, jeśli szablon zawiera dziesięć stylów punktów, można wybrać odniesienie tylko do pięciu z nich.
Zmiany szablonów odniesienia są na bieżąco przekazywane do rysunku, dzięki czemu jest on aktualny:
- Nowe lub edytowane komponenty zapisywane w szablonie odniesienia są aktualizowane w rysunkach, gdy rysunki są otwierane lub szablony są ponownie wczytywane ręcznie.
Przykładowo: jeśli użytkownik aktualizuje styl lub dodaje nowy styl do szablonu, zmiany te są wprowadzane do rysunków, które odnoszą się do tego szablonu.
- Komponenty odniesienia usuwane z szablonów odniesienia są usuwane z rysunku, jeśli nie są używane. Jeśli komponent, na przykład styl, jest używany, tworzona jest jego lokalna kopia na rysunku.

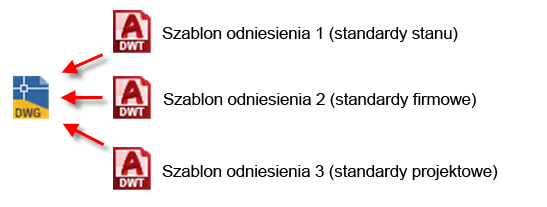

Ponadto użytkownik może dysponować wieloma szablonami odniesienia dołączonymi do rysunku. Przykładowo: może istnieć szablon dla stanu, firmy i standardów projektu:
W przypadku dołączenia więcej niż jednego szablonu do rysunku, użytkownik jest powiadamiany o powielaniu komponentów w szablonach, dzięki czemu może zdecydować, jak rozwiązać ten konflikty. Można zmienić kolejność priorytetów szablonu lub wybrać odniesienie do komponentu z szablonu o niższym priorytecie.
Konfigurowanie szablonu odniesienia
Można użyć polecenia Ustaw wartości domyślne szablonu odniesienia, aby określić, do których komponentów szablonu ma istnieć odniesienie. W przypadku dołączania szablonu do rysunku tylko wybrane elementy będą domyślnie odnosić się do rysunków głównych.
Polecenie Ustaw wartości domyślne szablonu odniesienia jest dostępne na wstążce, gdy pracujesz w pliku DWT.
Jeśli wcześniej nie ustawisz szablonu odniesienia za pomocą polecenia Ustaw wartości domyślne szablonu odniesienia, możesz zmienić wybór stylów i ustawień, do których będzie istnieć odniesienie z szablonu, po dołączeniu go do rysunku za pomocą polecenia Dołącz szablon odniesienia.
Użytkownik może dołączać następujące komponenty:
- Style:
- Style obiektów
- Style etykiety
- Style tabel
- Kryteria wielkości wyjściowych
- Zestawy reguł rur i struktur
- Listy części sieci rurociągów i sieci ciśnieniowej
Uwaga: Odniesienia są domyślnie tworzone dla wszystkich wyrażeń i zestawów kontroli projektu linii trasowania i profilu. - Ustawienia:
- Ustawienia rysunku:
- Warstwy obiektu
- Skróty
- Ustawienia otoczenia
- Domyślne ustawienia stylów etykiet
- Ustawienia elementów
- Ustawienia rysunku:
- Warstwy AutoCAD
- Bloki programu AutoCAD, style tekstu i rodzaje linii
- Zestawy właściwości
Zarządzanie łączami do szablonów odniesienia
W przypadku otwarcia rysunku, którego szablonów odniesienia nie można odnaleźć, ponieważ na przykład znajdują się one w lokalizacji sieciowej (która nie jest aktualnie dostępna) lub jeśli szablony odniesień zostaną przeniesione, usunięte lub ich nazwy zostaną zmienione, w kolumnie Status w oknie dialogowym Dołącz szablon odniesienia jest wyświetlany tekst Nie znaleziono:
Jeśli nie można znaleźć szablonu odniesienia, komponenty są nadal dostępne w rysunku, który się do nich odwołuje, ale nie zostaną zaktualizowane do momentu przywrócenia ścieżki.
Jeśli zmieniła się nazwa lub lokalizacja szablonu, można zmienić ścieżkę w oknie dialogowym. Kliknij dwukrotnie w polu Zapisana ścieżka, a następnie kliknij przycisk przeglądania, aby ponownie wybrać szablon.
Aktualizowanie komponentów odniesienia
Po dołączeniu szablonu odniesienia do rysunku komponenty, do których istnieją odniesienia, należy edytować w szablonie źródłowym, a nie w rysunkach, do których dołączono szablon odniesienia.
- W przypadku komponentów, do których istnieją odniesienia w programie Autodesk Civil 3D: użytkownik jest powiadamiany, gdy podejmie próbę edycji komponentu z odniesieniem w programie Autodesk Civil 3D w rysunku głównym. W przypadku próby edytowania stylu z odniesieniem wyświetlane jest okno dialogowe zadania zawierające operacje, które można wykonać. Można zapisać kopię stylu i tymczasowo zachować zmiany aż do momentu, gdy rysunek zostanie ponownie otwarty, lub anulować zmiany.
- W przypadku komponentów, do których istnieją odniesienia w programie AutoCAD: W przypadku próby edycji komponentu odniesienia programu AutoCAD w rysunku głównym nie jest wyświetlane powiadomienie. W przypadku edycji komponentu odniesienia programu AutoCAD zmiany zostaną nadpisane, kiedy rysunek zostanie zaktualizowany następnym razem z szablonu odniesienia.
Uwaga: Można użyć zmiennej AeccRefTemplateAutoUpdate, aby wyłączyć automatyczną aktualizację warstw, tak aby właściwości warstw w rysunkach głównych nie były zastępowane właściwościami warstw w szablonie odniesienia. Więcej informacji zawiera temat Praca z szablonami odniesienia
