Tworzenie paraboli programu AutoCAD według najlepszego dopasowania

Obliczana jest parabola najlepiej dopasowana do punktów. Następnie przy pomocy okna dialogowego można wykluczyć dowolne z określonych punktów albo wybrać jeden lub dwa punkty wymuszające.

Uwaga: Podczas używania poleceń najlepszego dopasowania do projektowania profilu, w przypadku łuków pionowych należy korzystać z polecenia Utwórz parabolę. Więcej informacji zawiera temat Informacje o projektowaniu łuków pionowych.

Aby utworzyć przez najlepsze dopasowanie parabolę programu AutoCAD na podstawie istniejących elementów

  1. Jeśli parabola tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji znajduje się w temacie Korzystanie ze stylów widoku profilu.
  2. Kliknij kartę Narzędzia główne panel Rysuj listę rozwijaną Najlepsze dopasowanie Utwórz parabolę według najlepszego dopasowania Wyszukiwanie .
  3. W oknie dialogowym Parabola według najlepszego dopasowania wybierz opcję Z obiektów. Określ ustawienia teselacji i tolerancji strzałki.
  4. Wybierz co najmniej jeden element wyświetlony w wierszu polecenia.
    Uwaga: Można wybrać kilka typów elementów wyświetlonych w wierszu polecenia.

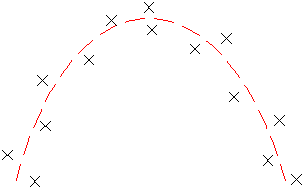

    Podczas wybierania elementów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa parabola przerywana.

    Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
  5. W wypadku wybrania obiektu profilu określ pikietę początkową i końcową w oknie dialogowym Określ zakres pikiet.
  6. Naciśnij klawisz Enter, aby zakończyć polecenie.
  7. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

    Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

    Uwaga: Połączenia z punktami regresji zostaną utracone po utworzeniu paraboli programu AutoCAD.
  8. Utwórz parabolę programu AutoCAD:
    • Kliknij ikonę , aby utworzyć parabolę i zachować dane regresji. Dane można wykorzystać do utworzenia wielu parabol.
    • Kliknij ikonę , aby utworzyć parabolę, usunąć dane regresji i zamknąć perspektywę Dane regresji.
  9. Jeśli to konieczne, przekształć parabolę programu AutoCAD w element linii trasowania lub profilu.

Aby utworzyć przez najlepsze dopasowanie parabolę programu AutoCAD przez wskazywanie punktów kliknięciem na ekranie

  1. Jeśli parabola tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji znajduje się w temacie Korzystanie ze stylów widoku profilu.
  2. Kliknij kartę Narzędzia główne panel Rysuj listę rozwijaną Najlepsze dopasowanieUtwórz parabolę według najlepszego dopasowania Wyszukiwanie .
  3. W oknie dialogowym Parabola według najlepszego dopasowania wybierz opcję Kliknięciem w ekran.
  4. Wybierz punkt początkowy i co najmniej dwa inne punkty.
    Uwaga: Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.

    Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa parabola przerywana.

    Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
  5. Naciśnij klawisz Enter, aby zakończyć polecenie.
  6. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

    Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

    Uwaga: Połączenia z punktami regresji zostaną utracone po utworzeniu paraboli programu AutoCAD.
  7. Utwórz parabolę programu AutoCAD:
    • Kliknij ikonę , aby utworzyć parabolę i zachować dane regresji. Dane można wykorzystać do utworzenia wielu parabol.
    • Kliknij ikonę , aby utworzyć parabolę, usunąć dane regresji i zamknąć perspektywę Dane regresji.
  8. Jeśli to konieczne, przekształć parabolę programu AutoCAD w element linii trasowania lub profilu.
