Tworzenie linii programu AutoCAD według najlepszego dopasowania

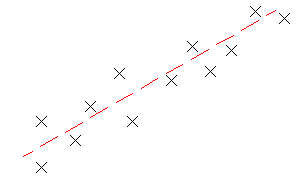

Obliczana jest linia najlepiej dopasowana do punktów. Następnie przy pomocy okna dialogowego można wykluczyć dowolne z określonych punktów albo wybrać punkt wymuszający.
Aby utworzyć przez najlepsze dopasowanie linii w programie AutoCAD na podstawie punktów programu Autodesk Civil 3D
Jeśli linia tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji znajduje się w temacie Korzystanie ze stylów widoku profilu.
Kliknij kartę Start panel Rysuj listę rozwijaną Najlepsze dopasowanie Utwórz linię według najlepszego dopasowaniaWyszukiwanie .
Wybierz co najmniej dwa punkty. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.
Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa linia przerywana.
Naciśnij klawisz Enter, aby zakończyć polecenie.
W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.
Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.
Uwaga:
Po utworzeniu linii programu AutoCAD połączenia z punktami regresji zostaną utracone.
Utwórz linię programu AutoCAD:
Kliknij ikonę , aby utworzyć linię i zachować dane regresji. Dane można wykorzystać do utworzenia wielu linii.
Kliknij ikonę , aby utworzyć linię, usunąć dane regresji i zamknąć perspektywę Dane regresji.
Jeśli to konieczne, przekształć linię programu AutoCAD w element linii trasowania lub profilu.
Aby utworzyć przez najlepsze dopasowanie linię programu AutoCAD na podstawie punktów programu AutoCAD
Jeśli linia tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji zawiera temat Korzystanie ze stylów widoku profilu.
Kliknij kartę Start panel Rysuj listę rozwijaną Najlepsze dopasowanieUtwórz linię według najlepszego dopasowaniaWyszukiwanie .
Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa linia przerywana.
Naciśnij klawisz Enter, aby zakończyć polecenie.
W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.
Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.
Uwaga:
Po utworzeniu linii programu AutoCAD połączenia z punktami regresji zostaną utracone.
Utwórz linię programu AutoCAD:
Kliknij ikonę , aby utworzyć linię i zachować dane regresji. Dane można wykorzystać do utworzenia wielu linii.
Kliknij ikonę , aby utworzyć linię, usunąć dane regresji i zamknąć perspektywę Dane regresji.
Jeśli to konieczne, przekształć linię programu AutoCAD w element linii trasowania lub profilu.
Aby utworzyć przez najlepsze dopasowanie linię programu AutoCAD na podstawie istniejących elementów
Jeśli linia tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji zawiera temat Korzystanie ze stylów widoku profilu.
Kliknij kartę Start panel Rysuj listę rozwijaną Najlepsze dopasowanie Utwórz linię według najlepszego dopasowaniaWyszukiwanie .
Wybierz co najmniej jeden element wyświetlony w wierszu polecenia.
Uwaga: Można wybrać kilka typów elementów wyświetlonych w wierszu polecenia.
Podczas wybierania elementów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa linia przerywana.
Jeśli wybrano element będący profilem, określ początkową i końcową pikietę w oknie dialogowym Określ zakres pikiet.
Naciśnij klawisz Enter, aby zakończyć polecenie.
W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.
Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.
Uwaga: Po utworzeniu linii programu AutoCAD połączenia z punktami regresji zostaną utracone.
Utwórz linię programu AutoCAD:
Kliknij ikonę , aby utworzyć linię i zachować dane regresji. Dane można wykorzystać do utworzenia wielu linii.
Kliknij ikonę , aby utworzyć linię, usunąć dane regresji i zamknąć perspektywę Dane regresji.
Jeśli to konieczne, przekształć linię programu AutoCAD w element linii trasowania lub profilu.
Aby utworzyć przez najlepsze dopasowanie linię programu AutoCAD przez wskazywanie punktów kliknięciem na ekranie
Jeśli linia tworzona przez najlepsze dopasowanie jest tworzona dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Więcej informacji zawiera temat Korzystanie ze stylów widoku profilu.
Kliknij kartę Start panel Rysuj listę rozwijaną Najlepsze dopasowanie Utwórz linię według najlepszego dopasowaniaWyszukiwanie .
Wybierz punkt początkowy i co najmniej jeden inny punkt.
Uwaga: Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.
Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowa linia przerywana.
Naciśnij klawisz Enter, aby zakończyć polecenie.
W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.
Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.
Uwaga: Po utworzeniu linii programu AutoCAD połączenia z punktami regresji zostaną utracone.
Utwórz linię programu AutoCAD:
Kliknij ikonę , aby utworzyć linię i zachować dane regresji. Dane można wykorzystać do utworzenia wielu linii.
Kliknij ikonę , aby utworzyć linię, usunąć dane regresji i zamknąć perspektywę Dane regresji.
Jeśli to konieczne, przekształć linię programu AutoCAD w element linii trasowania lub profilu.
