Edycja rzędnych wierzchołków linii charakterystycznych, figur pomiarowych i linii działki za pomocą Edytora rzędnej skarpy.
Edytor rzędnej skarpy umożliwia edycję rzędnych linii charakterystycznych w tabeli w oknie dialogowym. Rzędne można również przypisywać z istniejącej powierzchni.
Zmiany wprowadzone w edytorze powodują dynamiczną zmianę rzędnej na rysunku.
W edytorze każdy wierzchołek jest wyświetlany we własnym wierszu i jest oznaczony trójkątem lub okręgiem.
Kliknięcie wiersza w Edytorze rzędnej skarpy powoduje wyświetlenie na rysunku znacznika wskazującego odpowiedni wierzchołek.
- Zielone trójkąty
oznaczają punkty wyznaczające podstawowe punkty geometrii poziomej. Na przykład po utworzeniu linii charakterystycznej wszystkie wierzchołki są wyświetlane jako trójkąty. Umieszczone punkty przecięcia (PP) będą również wyświetlane jako trójkąty.
- Białe trójkąty
oznaczają punkty podziału, gdzie przecinają się dwie linie charakterystyczne, z których żadna nie ma w tym położeniu punktu geometrycznego. Nie można bezpośrednio edytować rzędnych tych punktów. Aby uzyskać więcej informacji, zobacz temat „Punkty podziału” poniżej.
Uwaga: Ikony szarych punktów również reprezentują obiekty tylko do odczytu, takie jak linie rzutowania i połączone dynamicznie linie charakterystyczne. - Kółka
oznaczają punkty zmiany rzędnej. Nowy punkt rzędnej można wstawić, korzystając z ikony Wstaw rzędną punktu dostępnej w Edytorze rzędnej skarpy.
.
Punkty podziału

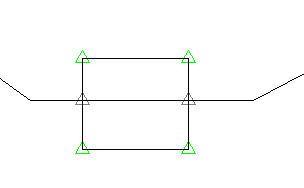

Jeśli przecinają się dwa elementy, takie jak linie charakterystyczne, linie działek lub figury pomiarowe, i żaden z nich nie ma w tym miejscu punktu geometrycznego, utworzony zostaje punkt podziału. Punktu nie można edytować bezpośrednio, ponieważ jest on sterowany przez nachylenia dwóch przecinających się segmentów, które w punkcie skrzyżowania muszą mieć tę samą rzędną. Jeśli rzędne się różnią, zmiana nachylenia zostanie wstawiona do jednego segmentu w celu dopasowania rzędnych.
Stylom linii charakterystycznych można przypisywać priorytety, co spowoduje, że w przypadku przycięcia się linii charakterystycznych zawierających dwa różne style o wyższym priorytecie będzie miał zastosowanie do rzędnej. Linie charakterystyczne nie zawierające stylów są o najniższym priorytecie. Ustawienie priorytetu linii charakterystycznej odbywa się w oknie dialogowym Właściwości obszaru linii charakterystycznej na karcie Opcje. Aby uzyskać więcej informacji, zobacz tematy Edytowanie właściwości obszaru linii charakterystycznej i Informacje o właściwościach obszaru linii charakterystycznej.
Jeśli dwie linie charakterystyczne nie posiadają stylu lub jest on taki sam, wówczas dominująca będzie linia charakterystyczna, która została zmodyfikowana jako ostatnia, co spowoduje załamanie tej drugiej linii charakterystycznej w tym punkcie. Sterowanie rzędną w tym punkcie jest możliwe za pomocą polecenia Wstaw wierzchołek tworzącego wierzchołek w danym punkcie podziału.
Rzędne linii charakterystycznych, które są względne do powierzchni
Linie charakterystyczne mogą uzyskać swoje rzędne z powierzchni i pozostają względne do tej powierzchni, bądź ich rzędne mogą być bezwzględne.
Opcje względnej rzędnej można określić za pomocą następujących funkcji w Edytorze rzędnej skarpy.
