Dane programu Autodesk InfraWorks można przenosić do programu Autodesk Civil 3D, odnosząc się do lokalnego modelu programu Autodesk InfraWorks lub pliku IMX wyeksportowanego z programu InfraWorks. Dane programu Civil 3D można przenosić do programu InfraWorks przez utworzenie połączenia z plikiem DWG programu Civil 3D jako źródłem danych.
Proces roboczy wymiany danych
Projekt wstępny można ukończyć w programie InfraWorks, a następnie przenieść model z programu InfraWorks do programu Autodesk Civil 3D w celu kontynuowania projektowania szczegółowego.
Alternatywnie można rozpocząć projekt w programie Civil 3D, a następnie przenieść go do programu InfraWorks, aby utworzyć prezentację projektu lub ukończyć prace projektowe w programie InfraWorks.
Uwaga: Utworzenie połączenia z rysunkiem w programie Civil 3D z poziomu programu InfraWorks wymaga zainstalowania programów InfraWorks i Civil 3D na tym samym komputerze.
Dokończ projektowanie wstępnie w programie InfraWorks
|

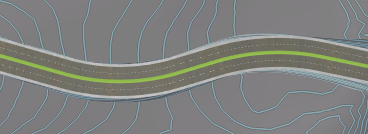

Droga komponentowa utworzona w programie InfraWorks
|
Otwórz model w programie Civil 3D i użyj programu Civil 3D do kontynuowania projektowania szczegółowego
|

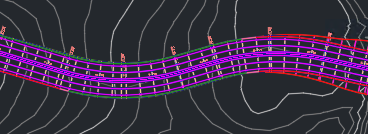

Korytarz utworzony po przeniesieniu drogi komponentowej z programu InfraWorks do programu Civil 3D

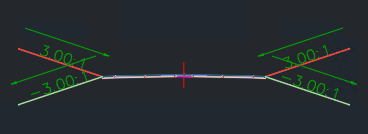

Zespół utworzony po przeniesieniu drogi komponentowej z programu InfraWorks do programu Civil 3D
|
Aby uzyskać więcej informacji dotyczących sposobu przenoszenia rysunku z programu Civil 3D do programu InfraWorks, zobacz temat Informacje o wymianie danych z programem Autodesk Civil 3D i Dodawanie danych programu Autodesk Civil 3D do modelu programu InfraWorks w pomocy programu InfraWorks.
Wymagania aplikacji
W celu przenoszenia danych programu Autodesk InfraWorks do programu Autodesk Civil 3D nie jest wymagana instalacja programu InfraWorks na tym samym komputerze co program Civil 3D. Opcja otwarcia lokalnego modelu programu InfraWorks (plik SQLITE) jest jednak dostępna tylko wówczas, gdy program InfraWorks jest zainstalowany na tym samym komputerze. Jeśli program InfraWorks nie jest zainstalowany, dane programu InfraWorks można przenieść do programu Civil 3D za pomocą pliku IMX wyeksportowanego z programu InfraWorks.
Opcja korzystania z pliku DWG programu InfraWorks w programie Civil 3D jest dostępna w przypadku zainstalowania programów Civil 3D i InfraWorks na tym samym komputerze.
Układy współrzędnych i jednostki
Na etapie przygotowań do wymiany obiektów między modelem programu InfraWorks a rysunkiem programu Civil 3D zaleca się stosowanie do następujących wytycznych podczas ustawiania układów współrzędnych i jednostek:
- W modelu programu InfraWorks ustaw LUW (Lokalny Układ Współrzędnych) zgodny z układem współrzędnych, który będzie używany na rysunku programu Civil 3D. Modele programu InfraWorks tworzone za pomocą kreatora modelu używają domyślnie układu współrzędnych LL84, który nie jest obsługiwany w programie Civil 3D. Jeśli rysunek programu Civil 3D nie ma określonego układu współrzędnych lub układy współrzędnych nie są zgodne, układ współrzędnych rysunku można ustawić lub zmienić podczas otwierania modelu programu InfraWorks w programie Civil 3D. Aby przenieść dane programu Civil 3D, należy określić układ współrzędnych rysunku programu InfraWorks.
- W przypadku eksportowania pliku IMX z programu InfraWorks do programu Civil 3D zaleca się określenie docelowego układu współrzędnych dla pliku IMX, który będzie taki sam, jak układ używany na rysunku programu Civil 3D. Aby uzyskać więcej informacji, zobacz temat Otwieranie danych modelu programu InfraWorks w programie Autodesk Civil 3D.
- Jednostki określone dla modelu programu InfraWorks i rysunku programu Civil 3D powinny być takie same. W przypadku modeli programu InfraWorks domyślnie stosowane są jednostki metryczne. Podczas konfigurowania pliku ustawień obiektu w programie Civil 3D należy się upewnić, że katalogi części sieci określone dla sieci drenażowych i planowanych wykorzystują te same jednostki co model programu InfraWorks.
Ustawienia obiektu
Plik ustawień obiektu określa typy obiektów programu InfraWorks, które mają być przeniesione do programu Civil 3D, oraz ich ustawienia. Można skonfigurować wiele plików do obsługi różnych scenariuszy.
Wstępnie zdefiniowane pliki ustawień obiektu znajdują się w następujących folderach:
- C:\ProgramData\Autodesk\C3D 2024\plk\Data\InfraWorks Object Settings\Metric
- C:\ProgramData\Autodesk\C3D 2024\plk\Data\InfraWorks Object Settings\Imperial
Dostępne są następujące wstępnie zdefiniowane pliki ustawień obiektu:
- All Objects.xml: pobiera wszystkie typy obiektów programu InfraWorks
- Design Objects.xml: pobiera tylko obiekty projektu programu InfraWorks
- Planning Objects.xml: pobiera tylko obiekty planowania programu InfraWorks
Dane programu InfraWorks, które można przenosić do programu Civil 3D
W poniższej tabeli przedstawiono typy obiektów modeli programu InfraWorks, które można przenieść do programu Civil 3D, oraz informacje o tym, jakimi stają się typami obiektów rysunku w programie Civil 3D.
Obiekty modeli programu InfraWorks
|
Obiekty rysunku programu Civil 3D
|
Uwagi odnośnie wymiany danych
|
Powierzchnie terenu
|
Powierzchnie TIN
|
- Powierzchnie terenu są przenoszone do programu Civil 3D jako AIW_Existing_Ground, AIW_Existing_Transportation i AIW_Proposed_Ground.
|
Narzędzia planowania
|
Sieci rurociągów (typ narzędzia = niezdefiniowane)
|
- Narzędzia planowania w programie InfraWorks to rurociągi ze standardowymi złączami rurociągowymi (zamiast wlotów i włazów) z niezdefiniowanym typem narzędzia.
- Do sieci rurociągów w programie Civil 3D dodano właściwość o nazwie Typ narzędzia. W przypadku sieci planowanych przenoszonych z programu Civil 3D do programu InfraWorks jest ona ustawiona jako Niezdefiniowane.
- Wszystkie rury są tworzone z użyciem pierwszej części w wybranym katalogu rur.
- Wszystkie struktury są tworzone jako struktury puste.
|
Planowanie dróg
|
Linie trasowania
|
- Planowane drogi to drogi, które są tworzone za pomocą narzędzia dodawania dróg programu InfraWorks lub podczas przenoszenia danych odzwierciedlających istniejące warunki do modelu.
|
Projektowanie dróg
|
Linie trasowania, profile poziomu projektowanego, profile terenu istniejącego (opcjonalnie)
|
- Opcja służąca do tworzenia istniejących profili powierzchni terenu została określona w pliku ustawień obiektu.
|
Drogi komponentowe i drogi komponentowe korytarza
|
Linie trasowania, niwelety, profile istniejącego terenu (opcjonalnie), zespoły, korytarze
|
Drogi komponentowe i drogi komponentowe korytarza są eksportowane z programu InfraWorks w ten sam sposób.
Zespoły komponentów programu InfraWorks są odwzorowywane na następujące podzespoły po otwarciu modelu programu InfraWorks w programie Civil 3D.
Komponent drogi komponentowej programu InfraWorks
|
Podzespół programu Civil 3D
|
BatteredCurb
|
PodstawowyKrawężnik
|
Curb
|
PodstawowyKrawężnik
|
CurbAndGutter
|
PodstawowyKrawężnikIŚciek
|
FixedSlopeDaylight
|
SzerokośćMaksRzutowania
|
FixedWidthDaylight
|
RzutowanieDoOdsunięcia
|
JerseyBarrier
|
PodstawowaBariera
|
Lane
|
PodstawowyPasRuchu
|
Shoulder
|
PodstawowePobocze
|
Sidewalk
|
PodstawowyChodnik
|
SlopedMedian
|
PasRozdzielającyPłaskiZBarierą
|
|
Skrzyżowania
|
Skrzyżowania z liniami trasowania wyłukowania krawędzi
|
-
Skrzyżowania programu InfraWorks są konwertowane na statyczne linie trasowania wyłukowania krawędzi w programie Civil 3D zamiast skrzyżowań w następujących przypadkach:
- Jeśli skrzyżowanie składa się z więcej niż czterech odgałęzień
- Jeśli skrzyżowanie wykorzystuje prosty łuk ze zwężonym wyłukowaniem krawędzi
- Jeśli linie środkowe skrzyżowania w kształcie litery T w rzeczywistości się nie przecinają
- Jeśli odsunięcia znajdujące się po tej samej stronie drogi w skrzyżowaniu nie są równe, tak jak przedstawiono na poniższej ilustracji, gdzie odsunięcie 1 jest szersze niż odsunięcie 2:
|
Sieci drenażowe
|
Sieci rurociągów (typ narzędzia = drenaż)
|
- Sieci drenażowe w programie InfraWorks to rurociągi z wlotami i włazami zamiast standardowych złączy rurociągowych i mające typ narzędzia drenaż.
- Do sieci rurociągów w programie Civil 3D została dodana właściwość o nazwie Typ narzędzia. W przypadku sieci drenażowych przenoszonych z programu Civil 3D do programu InfraWorks jest ona ustawiona na Drenaż.
- We właściwościach struktury programu Civil 3D włazom jest przypisana właściwość Pokrywa, a wlotom właściwość Kratka.
- Katalogi części (Standardowy katalog drenażu — jednostki calowe oraz Standardowy katalog drenażu — jednostki metryczne) zostały uwzględnione w programie Civil 3D, aby można było z nich korzystać podczas przenoszenia wlotów i włazów programu InfraWorks do programu Civil 3D. Struktury wlotów i włazów będą używały odpowiadających im części z katalogów w jednostkach calowych lub metrycznych.
- W przypadku rur stosowany będzie najbardziej zbliżony kształt, materiał i rozmiar z określonego katalogu rur.
- Podczas otwierania modelu programu InfraWorks w programie Civil 3D zostaje utworzona lista części sieci rurociągów o nazwie Import, która zawiera tylko potrzebne części.
|
Pokrycia (modyfikowanie terenu)
|
Polilinie 3D
|
- Uwzględniono tylko pokrycia modyfikujące teren programu InfraWorks.
|
Powierzchnie wody
|
Polilinie 3D
|
|
Mosty
|
Mosty
|
- Mosty są przenoszone do programu Civil 3D jako nowy typ obiektu mostu wprowadzonego w programie Autodesk Civil 3D 2021.
- Komponenty mostu są również tworzone jako obiekty w programie Civil 3D (na przykład przyczółek, dźwigar, płyta).
- Jeśli zestaw danych mostu został ponownie opublikowany w programie InfraWorks, można go ponownie wczytać do programu Civil 3D za pomocą polecenia Zarządzaj zestawami danych programu InfraWorks.
- Wyglądem mostów w widoku planu można sterować za pomocą ustawień warstwy Mosty do programu Civil 3D, które można skonfigurować w oknie dialogowym Konfiguruj ustawienia wymiany danych InfraWorks-Civil 3D.
- Mosty można rzutować na widok profilu i sterować ich wyglądem za pomocą stylów rzutowania mostu.
Aby uzyskać więcej informacji, zobacz temat Informacje o pracy z mostami programu InfraWorks w programie Civil 3D.
|
Ronda
|
Ronda
|
- Ronda są przenoszone do programu Civil 3D jako nowy typ obiektu ronda wprowadzony w programie AutoCAD Civil 3D 2017 wraz z integracją funkcji rond programu Autodesk Vehicle Tracking.
- Rond przeniesionych do programu Civil 3D lub utworzonych w nim nie można przenieść z powrotem do programu InfraWorks.
|
Tunele
|
Siatki
|
|
Obiekty ogólne
|
Bryły 3D
|
|
Uwaga: Linie trasowania tworzone w programie Civil 3D na podstawie danych programu InfraWorks nie są przypisane do obszaru.
Dane programu Civil 3D, które można przenosić do programu InfraWorks
W poniższej tabeli przedstawiono typy obiektów rysunku programu Civil 3D, które można przenieść do programu InfraWorks, oraz informacje o tym, jakimi stają się typami obiektów modelu.
Obiekt rysunku programu Civil 3D
|
Obiekt modelu programu InfraWorks
|
Uwagi odnośnie wymiany danych
|
Powierzchnie TIN
|
Powierzchnie terenu
|
- Wszystkie powierzchnie będą uwzględnione w panelu Źródła danych w programie InfraWorks. Jeśli powierzchnia przenoszona do programu InfraWorks przesłania inne powierzchnie, ustawienia kolejności warstw powierzchni terenu można zmienić w oknie dialogowym Warstwy powierzchni, do którego można uzyskać dostęp w panelu Źródła danych.
|
Linie trasowania i profile
|
Drogi komponentowe (geometria pozioma i pionowa) oraz linie kolejowe. Linie trasowania używane w liniach bazowych korytarza można również przenosić do programu InfraWorks jako drogi komponentowe korytarza.
|
-
Każdy typ linii trasowania używany jako linia bazowa korytarza można przenieść do programu InfraWorks jako drogę komponentową korytarza.
- Jeśli linia trasowania nie jest skojarzona z korytarzem, musi być typem linii trasowania osi lub kolejową linią trasowania, a ustawienia elementów kolejowych w programie Civil 3D muszą być skonfigurowane, aby kolejowe linie trasowania były eksportowane jako typ linii trasowania osi.
- W programie InfraWorks używany jest pojedynczy profil dla każdej drogi komponentowej lub drogi komponentowej korytarza. Korzystając z narzędzia Widok profilu w programie InfraWorks, można przejrzeć geometrię profilu.
- Kolejowe linie trasowania można przenosić do programu InfraWorks jako drogi komponentowe lub tory. Reprezentacja drogi komponentowej zachowa dokładność źródłowej kolejowej linii trasowania.
- Niektóre części dróg komponentowych tworzone w programie InfraWorks na podstawie obiektów programu Civil 3D są tylko do odczytu. W większości przypadków, jeśli geometria nie jest graficznie edytowalna, uchwyty i metauchwyty nie są wyświetlane na drodze lub są wyszarzone.
|
Korytarze i powierzchnie korytarza
|
Drogi komponentowe korytarza lub drogi komponentowe z pokryciami
|
- W programie InfraWorks, w oknie dialogowym Konfiguracja źródła danych, można określić, czy mają być tworzone drogi komponentowe korytarza czy drogi komponentowe z pokryciami.
- Po przeniesieniu korytarza do programu InfraWorks jako drogi komponentowej korytarza w modelu programu InfraWorks jest tworzona geometria dla każdego kodu kształtu i połączenia. Drogi komponentowe korytarza w programie InfraWorks są tylko do odczytu.
- Podczas tworzenia dróg komponentowych korytarza w programie InfraWorks można użyć reguł odwzorowania korytarza, aby skonfigurować kategorię i materiały używane do wizualizacji.
- Podczas tworzenia dróg komponentowych z pokryciami w programie InfraWorks style połączeń programu Civil 3D są używane do tworzenia w programie InfraWorks pokryć, które przedstawiają materiały korytarza.
|
Sieci rurociągów
|
Rurociągi z wlotami i włazami lub złącza rurociągowe
|
- Jeśli struktura na rysunku programu Civil 3D ma typ narzędzia określony jako Drenaż i wykorzystuje część z katalogu Standardowy katalog drenażu — jednostki calowe lub Standardowy katalog drenażu — jednostki metryczne, to podczas ponownego przeniesienia do programu InfraWorks zostanie jej przypisana część z tego katalogu części.
- Jeśli rodzina części i identyfikatory rozmiaru odpowiadają części z katalogu części programu InfraWorks, to zostanie użyta dokładnie ta sama część.
- Jeśli rodzina części i identyfikatory rozmiaru nie są zgodne z częścią z katalogu części programu InfraWorks, to użyta zostanie domyślna część (właz znaleziony jako pierwszy).
Ważne: Jeśli zarówno w programie InfraWorks, jak i w programie Civil 3D, w przypadku złączy/struktur rurociągowych są używane części z katalogu Standardowy katalog drenażu — jednostki calowe lub Standardowy katalog drenażu — jednostki metryczne, a sieć ma typ narzędzia Drenaż, to w obu aplikacjach zostanie użyta ta sama część.
- Jeśli struktura na rysunku programu Civil 3D nie ma określonego typu narzędzia Drenaż, to część zostanie utworzona jako standardowe złącze rurociągu.
|
