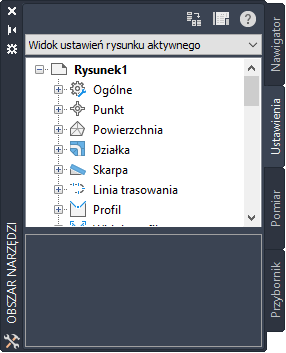

Karta Ustawienia służy do zarządzania stylami obiektów programu Autodesk Civil 3D oraz sterowania ustawieniami rysunków i poleceń.
Aby uzyskać dostęp do poleceń, kliknij prawym przyciskiem myszy kolekcje i elementy.
Na tej karcie są wyświetlane style przypisane różnym rodzajom obiektów. Nawet pusty rysunek zawiera większość tych stylów, uporządkowanych w standardowej hierarchii. Style można samodzielnie tworzyć i modyfikować, a następnie zapisywać je jako szablony. Kolejne rysunki, bazujące na szablonie, automatycznie odziedziczą ten sam zbiór stylów. Style obiektów, etykiet i tabel można modyfikować. Można również sterować ustawieniem rysunków i poleceń.
Sterowanie wyświetlaniem elementów w drzewie Ustawienia
Aby kontrolować, które elementy mają być wyświetlane w drzewie Ustawienia, należy użyć rozwijanej listy na górze karty Ustawienia.
Na karcie Ustawienia wybierz jeden z następujących widoków drzewa:
- Widok główny. Wyświetla elementy wszystkich otwartych rysunków. Nazwa aktywnego rysunku jest zaznaczona grubą czcionką.
- Widok Ustawienia aktywnego rysunku. Wyświetla tylko elementy aktywnego rysunku.
- Widok etykiet aktywnego rysunku. Wyświetla tylko kolekcje stylów etykiet i elementy stylów etykiet aktywnego rysunku.
- Widok Tylko etykiety. Wyświetla tylko kolekcje stylów etykiet i elementy stylu etykiety wszystkich rysunków.
Drzewo Ustawienia
Aby zarządzać obiektami, etykietami i stylami tabeli oraz kontrolować ustawienia rysunków i poleceń, należy użyć drzewa Ustawienia.

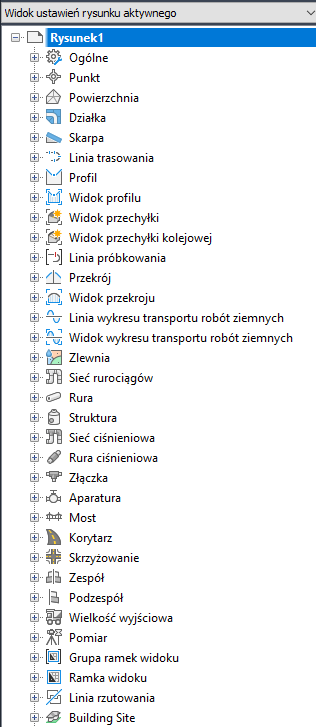

Na poniższym rysunku pokazano najważniejsze kolekcje w drzewie Ustawienia:
W większości kolekcji obiektów używany jest standardowy układ oraz standardowe menu kontekstowe.
