Style etykiet można ustawić tak, aby uwzględniały niestandardowe dane zestawu właściwości skonfigurowane dla obiektów programu Autodesk Civil 3D.
Można na przykład przypisać niestandardowe właściwości do punktów, takich jak typ gatunku drzewa, warunek czy inne dane.
Za pomocą karty Zestawy właściwości w standardowym procesie konfiguracji stylu etykiet można dodać te właściwości do stylów etykiet punktu, dzięki czemu punkty można oznaczyć informacjami.

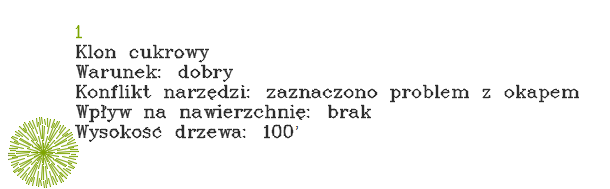

Poniższa ilustracja przedstawia punkt oznaczony danymi drzewa ustawionymi w zestawie właściwości.
W tej etykiecie zastosowano następujące definicje zestawu właściwości dla danych drzewa:

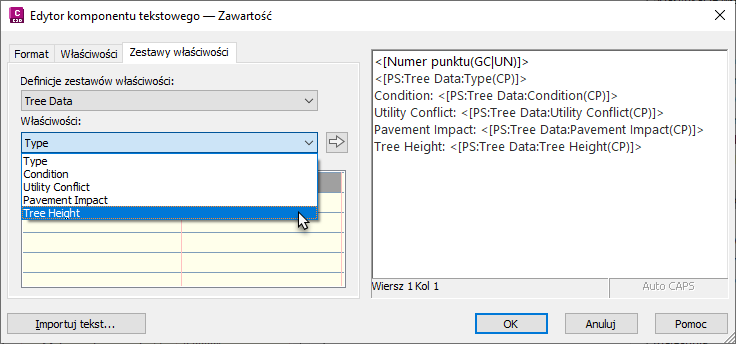

Styl etykiety ustawia się w następujący sposób. Karty Zestawy właściwości w oknie Edytor komponentu tekstowego można użyć w celu dodania właściwości z zestawu właściwości do stylu etykiety.

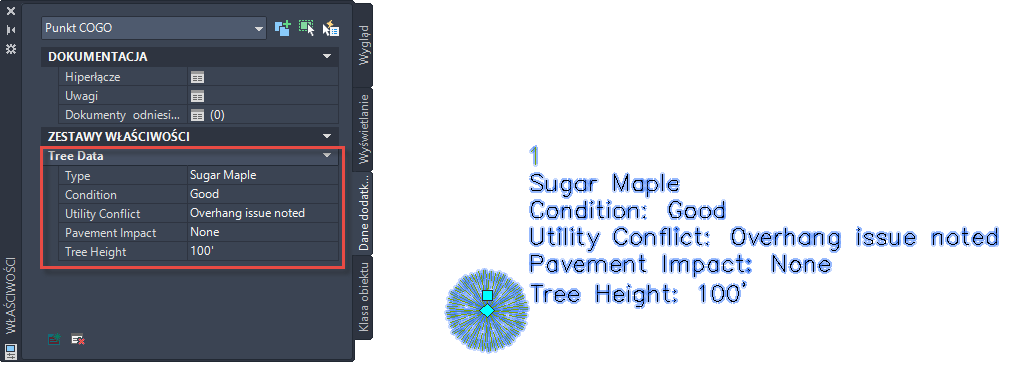

Po zastosowaniu do punktów etykieta stylu oznacza dane właściwości określone dla każdego punktu, jak pokazano w Palecie właściwości.
Ustawianie zestawu właściwości i zastosowywanie właściwości do obiektów
Przed skonfigurowaniem stylu etykiety ustaw zestaw właściwości za pomocą procesu roboczego opisanego w temacie Informacje o zestawach właściwości.

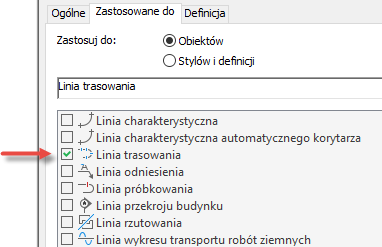

W przypadku większości typów etykiet, na karcie Zastosowane do Menedżera stylów, wybierz typ obiektu, który chcesz opatrzyć etykietą, a nie powiązaną etykietę obiektu (wyjątki opisano poniżej). Przykładowo, aby oznaczyć linie trasowania danymi właściwości, wybierz linię trasowania podczas ustawiania zestawu właściwości.
Aby oznaczyć punkty w programie Autodesk Civil 3D, wybierz opcję Punkt COGO jako typ obiektu na karcie Zastosowane do.
Konfigurowanie zestawu właściwości w celu oznaczenia etykietą rzutów i przecięć w widoku przekroju
Aby dołączyć dane zestawu właściwości w stylach etykiet przecięć, należy wybrać typ obiektu Etykieta przekroju przecięcia oprócz typu obiektu, którego położenie przecięcia pokazane jest w widoku przekroju.
Przykładowo, aby oznaczyć etykietą z danymi zestawu właściwości przecięcia linii charakterystycznych w widoku przekroju, należy podczas konfigurowania definicji zestawu właściwości wybrać opcje Etykieta przekroju przecięcia i Linia charakterystyczna na karcie Zastosowane do w Menedżerze stylów:
Ten zestaw właściwości można zastosować do linii charakterystycznych i dodać odpowiednie dane zestawu właściwości do stylu etykiety przecięcia za pomocą Edytora komponentu tekstowego, jak opisano w sekcji Dodawanie danych zestawu właściwości do etykiet.
Poniższa ilustracja przedstawia przykład uwzględnienia danych zestawu właściwości (w kolorze czerwonym) w etykiecie przecięcia, gdzie „dane zestawu właściwości” reprezentują dane, które mają być zastosowane do linii charakterystycznej.
Aby dołączyć dane zestawu właściwości w stylach etykiet rzutowania, należy wybrać typ obiektu Etykieta przekroju rzutowania oprócz typu obiektu, którego rzutowanie pokazane jest w widoku przekroju.
Przykładowo, aby oznaczyć etykietą z danymi zestawu właściwości rzutowania punktów programu Autodesk Civil 3D w widokach przekroju, należy podczas konfigurowania definicji zestawu właściwości wybrać opcję Etykieta przekroju rzutowania i Punkt COGO na karcie Zastosowane do w Menedżerze stylów:
Ten zestaw właściwości należy zastosować do punktów, a następnie dodać odpowiednie dane zestawu właściwości do etykiety stylu rzutowania za pomocą Edytora komponentu tekstowego.
Aby uzyskać więcej informacji dotyczących definiowania zestawów właściwości, zobacz temat Informacje o zestawach właściwości. Aby uzyskać więcej informacji dotyczących przecięć i rzutów, zobacz temat Informacje o pracy z użyciem rzutów i przecięć w widokach przekroju.
