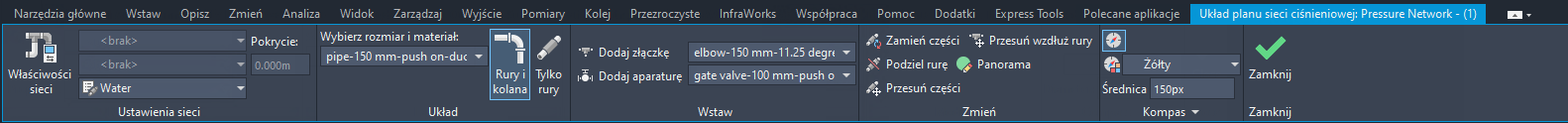

Wstążka Układ planu sieci ciśnieniowej opartej na częściach umożliwia utworzenie sieci ciśnieniowej opartej na częściach w widoku planu.
Aby uzyskać dostęp do wstążki Układ planu sieci ciśnieniowej opartej na częściach, wykonaj jedną z poniższych czynności:
- Na karcie Nawigator kliknij prawym przyciskiem myszy opcje Sieci ciśnieniowe
Utwórz sieć rurociągów ciśnieniowych według układu. Po uruchomieniu tego polecenia zostanie wyświetlony monit o wprowadzenie informacji w oknie dialogowym Utwórz sieć rurociągów ciśnieniowych. Po kliknięciu przycisku OK w tym oknie dialogowym zostanie wyświetlona wstążka Układ planu sieci ciśnieniowej opartej na częściach.
- Wybierz sieć ciśnieniową opartą na częściach. Jest wyświetlana kontekstowa karta wstążki Sieć ciśnieniowa. Na panelu Zmień kliknij opcję Edytuj sieć
Narzędzia układu planu
Wyszukiwanie .
Poniższe polecenia są dostępne w panelu Ustawienia sieci:
- Właściwości sieci: umożliwia edycję właściwości sieci ciśnieniowej.
- Powierzchnia odniesienia: określa powierzchnię odniesienia, która jest używana wraz z wartością Pokrycie, aby ustalić rzędne sieci ciśnieniowej.
Uwaga: Rzędną można również określić w wierszu polecenia podczas tworzenia układu. Aby uzyskać więcej informacji, zobacz temat Informacje o sieciach ciśnieniowych opartych na częściach.
- Linia trasowania odniesienia: określa linię trasowania odniesienia, która zawiera informacje o pikiecie i odsunięciu dla sieci ciśnieniowej.
- Lista części sieci ciśnieniowej: określa listę części sieci ciśnieniowej, która zawiera części dostępne podczas tworzenia układu. Części dostępne na liście również powodują wyświetlanie kompasu. Na przykład, jeśli lista części zawiera tylko gięcie 90 stopni, kompas wskazuje przyrosty kąta 90 stopni.
- Pokrycie: umożliwia ustawienie górnej części sieci ciśnieniowej na określonej głębokości poniżej (lub powyżej, jeśli wartość jest ujemna) powierzchni odniesienia w układzie.
Poniższe polecenia są dostępne w panelu Układ:
-
Rury i kolana: umożliwia tworzenie segmentów rur sieci ciśnieniowej opartej na częściach w widoku planu i wstawianie kolan przy zmianach kierunku. Podczas tworzenia sieci ciśnieniowej opartej na częściach opcja Rury i kolana jest domyślnie zaznaczona. Wybierz rozmiar i materiał rur ciśnieniowych do wstawienia z listy Wybierz rozmiar i materiał.
Uwaga: W przypadku użycia opcji Rury i kolana dla rur i kolan ustawiony jest ten sam materiał i średnica nominalna.
- Tylko rury: umożliwia tworzenie segmentów rur sieci ciśnieniowej opartej na częściach w widoku planu i wstawianie odchylonych rur przy zmianach kierunku. Wybierz rozmiar i materiał rur ciśnieniowych do wstawienia z listy Wybierz rozmiar i materiał.
Poniższe polecenia są dostępne w panelu Wstaw:
- Dodaj złączkę: umożliwia dodanie złączki w sieci ciśnieniowej w widoku planu. Wybierz typ, rozmiar i materiał części, aby dodać z listy rozwijanej.
- Dodaj aparaturę: umożliwia dodanie elementu aparatury w sieci ciśnieniowej w widoku planu. Wybierz typ, rozmiar i materiał części, aby dodać z listy rozwijanej.
Poniższe polecenia są dostępne w panelu Zmień:
- Podziel rurę: umożliwia podział rury ciśnieniowej na dwie rury ciśnieniowe w wybranym punkcie. Rury ciśnieniowe są połączone i są zawarte w tej samej sieci co oryginalna rura ciśnieniowa.
- Przesuń części: umożliwia przesunięcie wybranych części sieci ciśnieniowej opartej na częściach do nowego położenia na rysunku.
- Przesuń części: umożliwia przesunięcie grupy części wzdłuż innej rury ciśnieniowej.
- Panorama: otwiera okno sieci ciśnieniowej Panorama, w którym można wyświetlać i edytować właściwości sieci ciśnieniowej.
Poniższe polecenia są dostępne w panelu Kompas:
- Widoczność kompasu: steruje wyświetlaniem kompasu w widoku planu.
- Kolor kompasu: określa kolor kompasu.
- Rozmiar kompasu: określa średnicę kompasu w pikselach.
- Płaszczyzna 3D kompasu: określa przyrost, według którego płaszczyzna robocza jest obracana w widoku modelu. Gdy w trakcie pracy w widoku modelu kompas jest widoczny, można użyć następujących skrótów klawiaturowych, aby sterować płaszczyzną kompasu:
- Naciśnij klawisz P, aby obracać płaszczyznę kompasu o przyrosty równe wartości ustawienia.
- Naciśnij kombinację klawiszy SHIFT+P, aby obrócić kompas w przeciwnym kierunku.
- Naciśnij klawisz R, aby przywrócić początkowe ustawienia płaszczyzny kompasu.
- Przyciąganie 3D kompasu: określa przyrost, według którego złączki i elementy aparatury mogą być obracane w widoku modelu za pomocą kompasu. To ustawienie przyrostu dotyczy kompasu wywołanego w widoku modelu za pomocą uchwytu obrotu dla złączek i elementów aparatury. Podczas pracy w widoku modelu można kliknąć opcję Uchwyt obrotu, aby uaktywnić uchwyt i kompas.
