Użyj opcji Tylko rury, aby wytyczyć sieć ciśnieniową bez wstawiania kolan, jeśli kierunek sieci ciśnieniowej ulega zmianie. Opcja ta może być użyta do tworzenia odchylenia części sieci ciśnieniowej przy dopuszczalnych kątach odchylenia. Można również użyć łuków reprezentujących elastyczne rury zakrzywione lub odchylonych rur nieelastycznych.
- Na karcie Nawigator w obszarze narzędzi kliknij prawym przyciskiem myszy pozycję
Sieci ciśnieniowe i wybierz opcję Utwórz sieć rurociągów ciśnieniowych według układu.
- Użyj okna dialogowego Utwórz sieć ciśnieniową, aby określić nazwę sieci ciśnieniowej, listę części, obiekty odniesienia, warstwy i style etykiet.
- Kliknij przycisk OK, aby wyświetlić wstążkę Układ planu sieci ciśnieniowej.
Kliknij przycisk Tylko rury
. W wierszu polecenia wyświetlony jest monit, aby określić pierwszy punkt lub wprowadzić rzędną.
Uwaga: Jeśli określono powierzchnię odniesienia i wartość Pokrycie, rzędne powierzchni i wartość pokrycia są używane do zdefiniowania rzędnych sieci ciśnieniowej podczas układania sieci ciśnieniowej. Można również wprowadzić rzędną dla punktu początkowego (określona rzędna pierwszego punktu), co spowoduje nadpisanie rzędnej określonej przez powierzchnię odniesienia i pokrycie. Może to być przydatne, gdy zaprojektowano połączenie z istniejącą siecią znanych rzędnych.
- W panelu na wstążce Ustawienia sieci sprawdź, czy wybrano powierzchnię odniesienia i czy wartość Pokrycie jest ustawiona odpowiednio dla danego projektu.
- W panelu Układ na wstążce określ rozmiar i materiał rur sieci ciśnieniowej.
- Rozpocznij, wybierając punkty na rysunku. Rysuj proste segmentów, aby wstawić proste segmenty rury, lub wprowadź literę C (curve — ang. łuk), aby narysować segment zakrzywiony. Zobacz temat Wstawianie zakrzywionych segmentów sieci ciśnieniowej.

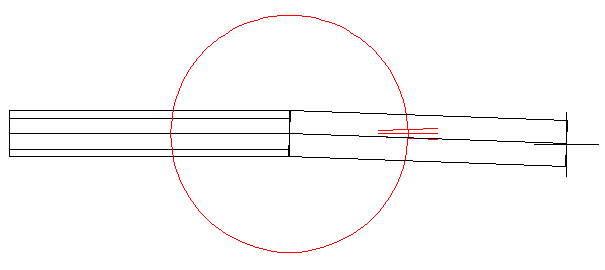

Po zakończeniu wybierz dwa punkty, aby wstawić pierwszą rurę ciśnieniową, następnie wyświetlony jest Kompas, który wskazuje dopuszczalne kąty odchylenia, w którym można wstawić następną rurę (na podstawie dopuszczalnego odchylenia zdefiniowanego w liście części dla wybranego rozmiaru i materiału rury).
Dopuszczalne odchylenie rury ciśnieniowej pokazanej na ilustracji wynosi 2 stopnie.
- Aby wstawić następną rurę ciśnieniową w położeniu odchylenia, przesuń kursor, tak aby ustawić żądaną długości i aby kąt dopasować do jednego z kątów wskazywanych przez kompas. Kąt odchylenia najbliższy miejscu kliknięcia jest przyciągany i część zostaje wstawiona.
Uwaga: Podczas tworzenia układu lub używania uchwytu
Kontynuuj układ, pojedyncza rura ciśnieniowa powstaje wtedy, gdy wiele połączonych segmentów narysowano w linii prostej, bez poziomych lub pionowych zmian kierunku.
- Kontynuuj tworzenie sieci ciśnieniowej i naciśnij klawisz przycisk ENTER, aby zakończyć polecenie.
