Użyj opcji Rury i kolana, aby wytyczyć sieć ciśnieniową i wstawić kolana, gdy kierunek sieci ciśnieniowej ulega zmianie. Można również użyć łuków reprezentujących elastyczne rury zakrzywione lub odchylonych rur nieelastycznych.
Kąty gięcia są mierzone względem kierunku ostatniej narysowanej rury.
- Na karcie Nawigator w obszarze narzędzi kliknij prawym przyciskiem myszy pozycję
Sieci ciśnieniowe i wybierz opcję Utwórz sieć rurociągów ciśnieniowych według układu.
- Użyj okna dialogowego Utwórz sieć ciśnieniową, aby określić nazwę sieci ciśnieniowej, listę części, obiekty odniesienia, warstwy i style etykiet.
- Kliknij przycisk OK, aby wyświetlić wstążkę Układ planu sieci ciśnieniowej.
Opcja Rury i kolana
jest zaznaczona domyślnie. W wierszu polecenia wyświetlony jest monit, aby określić pierwszy punkt lub wprowadzić rzędną.
Uwaga: Jeśli określono powierzchnię odniesienia i wartość Pokrycie, rzędne powierzchni i wartość pokrycia są używane do zdefiniowania rzędnych sieci ciśnieniowej podczas układania sieci ciśnieniowej. Można również wprowadzić rzędną dla punktu początkowego (określona rzędna pierwszego punktu), co spowoduje nadpisanie rzędnej określonej przez powierzchnię odniesienia i pokrycie. Może to być przydatne, gdy zaprojektowano połączenie z istniejącą siecią znanych rzędnych.
- W panelu na wstążce Ustawienia sieci sprawdź, czy wybrano powierzchnię odniesienia i czy wartość Pokrycie jest ustawiona odpowiednio dla danego projektu.
- W panelu Układ na wstążce określ rozmiar i materiał rur ciśnieniowych. Rury i kolana będą miały ten sam materiał i średnicę nominalną.
- Rozpocznij, wybierając punkty na rysunku. Rysuj proste segmentów, aby wstawić proste segmenty rury, lub wprowadź literę C (curve — ang. łuk), aby narysować segment zakrzywiony. Więcej informacji zawiera temat Wstawianie zakrzywionych segmentów sieci ciśnieniowej.
Po zakończeniu wybierz dwa punkty, aby wstawić pierwszą rurę ciśnieniową, wyświetlony jest kompas wskazujący kąty gięcia na liście części, które pasują do wybranego rozmiaru i materiału.

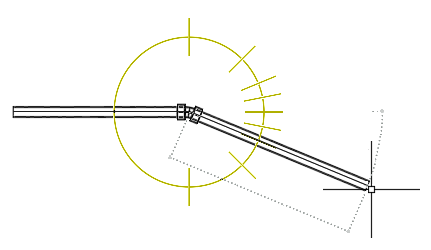

Na przykład na ilustracji poniżej, kompas pokazuje, że dostępne są gięcia o 11.25, 22.5 i 90 stopni. Gięcie 22.5 stopni zostanie wstawione do rysunku, po kliknięciu urządzenia wskazującego w bieżącym położeniu.
- Aby wstawić kolano, kliknij przycisk kąta w pobliżu jednego z kątów wskazanych na kompasie. Kąt gięcia najbliższy miejscu kliknięcia jest przyciągany i zostaje wstawiony.
Uwaga: Podczas tworzenia układu lub używania uchwytu
Kontynuuj układ, pojedyncza rura ciśnieniowa powstaje wtedy, gdy wiele połączonych segmentów narysowano w linii prostej, bez poziomych ani pionowych zmian kierunku.
- Kontynuuj tworzenie sieci ciśnieniowej i naciśnij klawisz przycisk ENTER, aby zakończyć polecenie.
