Ten parametr w połączeniu z Rozdzielczością powierzchni analitycznej, zawiera ważne informacje używane przez algorytm generujący analityczny model energetyczny. Rozdzielczość powierzchni analitycznej określa możliwość odnalezienia pojedynczych powierzchni analitycznych za pomocą algorytmu.
Powinien być mniejszy od najmniejszego wymiaru dowolnej powierzchni, która ma być uwzględniona w analitycznym modelu energetycznym. Zdefiniuj ten parametr w oknie dialogowym Ustawienia energii.
W przypadku parametru Rozdzielczość powierzchni analitycznej:
- Wartość domyślna = 12 cali (304,8 mm)
- Wartość minimalna = 3 cale (76,2 mm)
- Wartość maksymalna = 10 stóp (3048 mm)

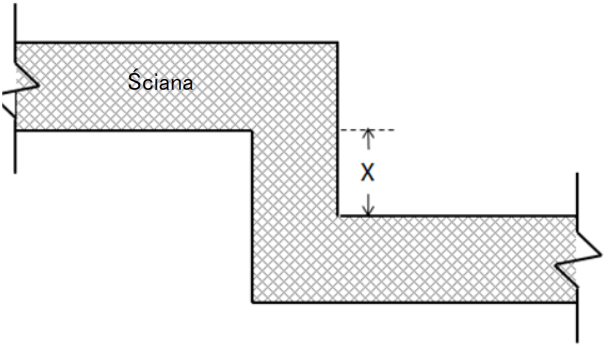

Pojęcie to można przedstawić w sposób pokazany na poniższym rzucie ściany.
Jeśli Rozdzielczość powierzchni analitycznej = 12 cali (304,8 mm), wówczas:
- Jeśli X < 12" (304,8 mm), wówczas powierzchnia analityczna dla tego przekroju ściany nie zostaje utworzona.
- Jeśli X > 12" (304,8 mm) i < 24" (609,6 mm), wówczas powierzchnia analityczna dla tego przekroju ściany może zostać utworzona, lecz nie musi.
- Jeśli X > 24" (609,6 mm), wówczas powierzchnia analityczna dla tego przekroju ściany zostaje utworzona.
