Jeśli planujesz przeprowadzenie optymalizacji energetycznej dla modelu architektonicznego, który zawiera bryły i szczegółowe elementy, najpierw musisz zrozumieć, w jaki sposób program Revit używa tych elementów, aby wygenerować analityczny model energetyczny.
W przypadku gdy są one ustawione na ograniczanie pomieszczeń, do utworzenia modelu energetycznego w programie Revit używane są następujące elementy:
- Sufity
- Słupy
- Panele ścian osłonowych
- Systemy ścian osłonowych
- Szprosy ścian osłonowych
- Drzwi
- Stropy
- Masa
- Dachy: wspólne krawędzie, ukryte linie, krawędzie wewnętrzne, podbicia dachu
- Otwory szybowe
- Słupy konstrukcyjne
- Ściany: wspólne krawędzie, ukryte linie
- Okna
Aby można było włączyć tworzenie kompletnego analitycznego modelu energetycznego, projekt Revit musi spełniać dwa wymagania:
- Elementy budynku muszą być odpowiednio zamknięte. Model nie musi być idealnie szczelny. Niewielkie odstępy i nakładanie się są naturalną cechą rzeczywistych modeli architektonicznych. Są one przewidziane i dozwolone podczas tworzenia analitycznego modelu energetycznego.
- Ustawienia Rozdzielczość przestrzeni analitycznych i Rozdzielczość powierzchni analitycznych są dostosowywane tak, aby odpowiadały poziomowi szczegółów modelu.
Ponadto przeczytaj poniższe informacje ze wskazówkami pomagającymi uzyskać kompletny i uzasadniony analityczny model energetyczny.
Pomieszczenia i przestrzenie
Model architektoniczny nie musi zawierać elementów pomieszczenia lub elementów przestrzeni w celu utworzenia analitycznego modelu energetycznego. Geometria 3D, tworząca przestrzenie i powierzchnie analityczne, jest generowana bezpośrednio z elementów architektonicznych, niezależne czy pomieszczenia lub przestrzeni są przedstawione w 2D lub 3D.
Jeśli model architektoniczny zawiera pomieszczenia lub przestrzenie, które znajdują się wewnątrz przestrzeni analitycznej analitycznego modelu energetycznego, przestrzenie analityczne przyjmują dane pomieszczenia/przestrzeni. Użyj ustawień Kategoria eksportowania pomieszczeń/przestrzeni w oknie dialogowym Zaawansowane ustawienia energii, aby określić, czy dane pomieszczenia lub przestrzeni są używane w tym przypadku. Zobacz Zaawansowane ustawienia energii.
Generowanie analitycznego modelu energetycznego według widoku
W widoku 3D można wyświetlić elementy będące przedmiotem zainteresowania za pomocą zakresu przekroju, filtrów widoku, nadpisań widoczności/grafiki itp. W oknie dialogowym Ustawienia energii włącz opcję Używaj tylko elementów widocznych w bieżącym widoku. Aktywny widok zostanie użyty jako filtr podczas generowania analitycznego modelu energetycznego. Uwzględniane są tylko elementy widoczne w tym widoku.

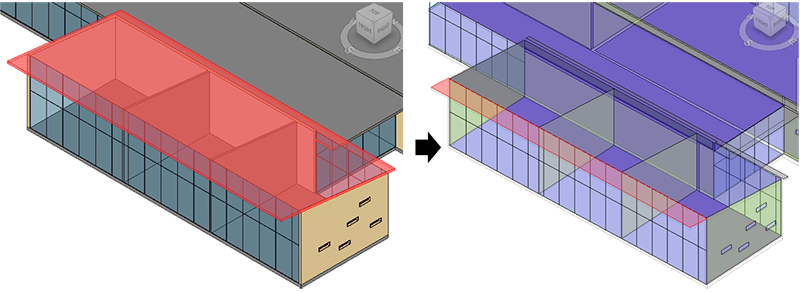

Cieniowanie
W programie Revit nie ma architektonicznej kategorii dla elementów ocieniających. Zamiast tego program zawiera klasyfikację Kategoria modelu analitycznego: Typ powierzchni analitycznych: Cienie. Elementów ocieniających nie można utworzyć ręcznie. Zamiast tego tworzone są jako części analitycznego modelu energetycznego wszędzie tam, gdzie:
- elementy lub części elementów znajdują się na zewnątrz budynku
- bryły koncepcyjne istnieją bez zakresów kondygnacji

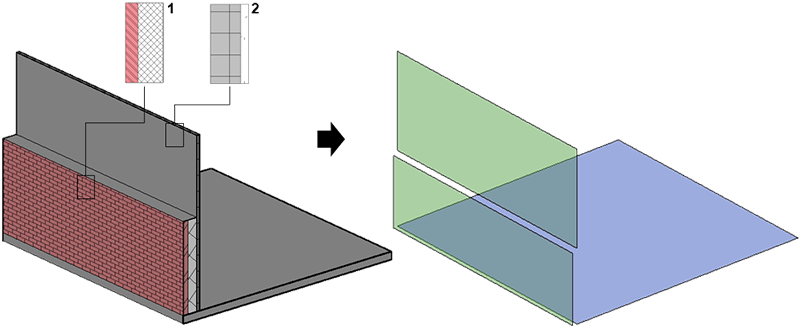

Elementy blisko przylegające do siebie
Co najmniej dwa elementy przylegają do siebie podczas działania w sposób równoległy lub bliski równoległemu, osiągając jedno- lub dwukrotność ustawienia Rozdzielczość przestrzeni analitycznych. W tych przypadkach tworzona jest osobna powierzchnia analityczna odpowiedniego typu. Jeśli oddzielne, blisko przylegające do siebie elementy mają właściwości cieplne materiału, są one przekształcane w odpowiedni zestaw danych budowy, warstw i materiałów w plikach gbXML, DOE2 i EnergyPlus.
Przestrzenie międzystropowe
Podczas tworzenia analitycznego modelu energetycznego sufity są traktowane jak inne elementy budynku tworzące powierzchnie analityczne. Przestrzenie analityczne są także tworzone w taki sposób, aby odpowiadały przestrzeniom międzystropowym.

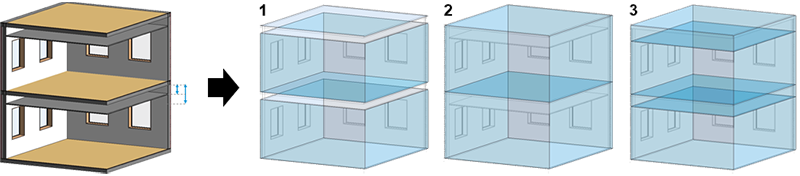

Poniższy przykład przedstawia typowe rozwiązanie sufitu podwieszanego, którego wysokość różni się w zależności od przypadku. W zależności od tej głębokości i ustawienia Rozdzielczość przestrzeni analitycznej postępowanie wobec poszczególnych przestrzeni międzystropowych zależy od trzech warunków:
- Mniejsza głębokość lub mniejsza rozdzielczość: nie są tworzone odrębne przestrzenie analityczne dla przestrzeni międzystropowych.
- Opcja Definiuje pomieszczenie jest wyłączona dla paneli sufitowych: przestrzenie analityczne nie są tworzone dla przestrzeni międzystropowych.
- Większa głębokość lub większa rozdzielczość: oddzielne przestrzenie analitycznego są tworzone dla przestrzeni międzystropowych i są symulowane, gdy średnia głębokość jest mniejsza niż 6,5' (2m).
Słupy
Podczas tworzenia analitycznego modelu energetycznego słupy są traktowane jak inne elementy budynku tworzące powierzchnie analityczne. Jednak w zależności od rozmiaru i szczegółowej geometrii, słup może nie być istotny w symulacji energetycznej.

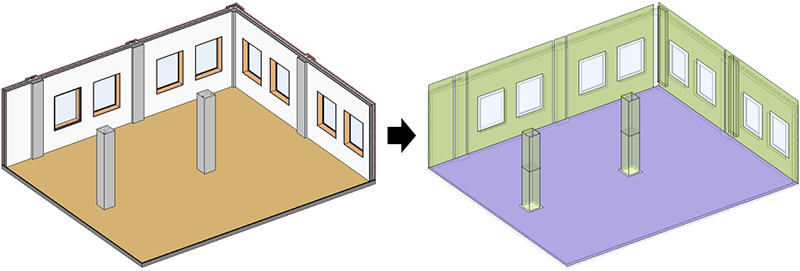

W poniższym przykładzie słupy można uznać za część ścian zewnętrznych. Jednak wewnętrzne słupy ograniczają powierzchnię użytkową, co wpływa na inne dane dot. energii, takie jak oświetlenie i gęstość wyposażenia zasilającego. Zakres uwzględniania słupów zależy od rodzaju i rozmiaru słupa i ustawienia Rozdzielczość przestrzeni analitycznej.
Otwory i edytowane profile
Podczas tworzenia analitycznego modelu energetycznego w programie Revit otwory (według powierzchni, wału, ścian, pionu i lukarn) są traktowane jak inne elementy budynku tworzące powierzchnie analityczne z jedną różnicą: elementy te tworzą powierzchnię analityczną Otwory powietrzne.
Gdy profile elementów budynku są edytowane, powierzchnie te są wciąż widoczne jako otwarte (nieobudowane), co zmienia zachowanie przestrzeni analitycznych.

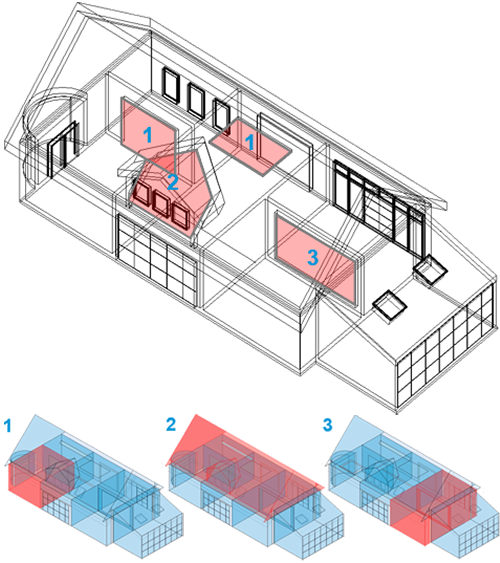

Poniższa ilustracja zawiera 3 przykłady tego zachowania:
- Otwór w programie Revit według powierzchni, szybu, ściany lub pionu: oddzielne przestrzenie analityczne z powierzchnią typu Otwór powietrzny
- Otwór facjatki: brak oddzielnej przestrzeni modelu analitycznego lub powierzchni typu Otwór powietrzny
- Profil edytowany: brak oddzielenia powierzchni analitycznej
Modele podłączone
Podczas tworzenia analitycznego modelu energetycznego elementy modeli podłączonych są używane, gdy model połączony jest ustawiony na Definiuje pomieszczenie. Zobacz Używanie obwiedni pomieszczeń w podłączonym modelu.
Warianty projektu
Analityczny model energetyczny używa elementów architektonicznych modelu głównego i głównego wariantu projektu.
Aby zbadać inny wariant projektu, w oknie dialogowym Opcje projektu użyj narzędzia Ustaw jako wariant główny, aby zresetować główny wariant projektu. Następnie ponownie utwórz analityczny model energetyczny.
Jeśli warianty projektu używane są dla dokumentów budowy, nie można wówczas zmienić wariantu głównego, ponieważ zakłócałoby to opisy.
