Ten parametr w połączeniu z Rozdzielczością powierzchni analitycznej, zawiera ważne informacje używane przez algorytm generujący analityczny model energetyczny. Rozdzielczość przestrzeni analitycznej określa minimalny odstęp między elementami programu Revit, pomijany podczas identyfikowania przestrzeni analitycznego modelu energetycznego.
Jest to podstawowy parametr, który ma wpływ na dokładność i czas przetwarzania analitycznego modelu energetycznego. Zdefiniuj ten parametr w oknie dialogowym Ustawienia energii.
W przypadku parametru Rozdzielczość przestrzeni analitycznej:
- Wartość domyślna = 18 cali (457,2 mm)
- Wartość minimalna = 6 cali (152,4 mm)
- Wartość maksymalna = 10 stóp (3048 mm)
Podczas identyfikowania przestrzeni analitycznego modelu energetycznego możliwa do pominięcia maksymalna odległość między elementami programu Revit jest równa dwukrotności ustawienia Rozdzielczość przestrzeni analitycznej.

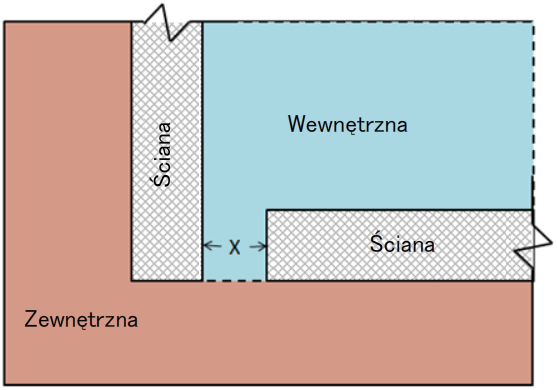

Pojęcie to można przedstawić w następujący sposób: Rzut przedstawia dwie ściany ograniczające wewnętrzną przestrzeń z odstępem między nimi o wymiarze X.
Jeśli Rozdzielczość przestrzeni analitycznej = 18 cali (457,2 mm), wówczas:
- Jeśli X < 18" (457,2 mm), to wówczas odstęp jest pomijany i zostaje utworzona przestrzeń analityczna.
- Jeśli X > 18" (457,2 mm) i < 36" (914,4 mm), to wówczas odstęp może nie zostać pominięty.
- Jeśli X > 36" (914,4 mm), to wówczas odstęp nie jest pomijany, a przestrzeń analityczna nie zostaje utworzona.
