Analityczny model energetyczny jest specjalną formą geometrii używaną przez silniki symulacji energetycznej, np. EnergyPlus.
Analityczny model energetyczny jest abstrakcyjnym przedstawieniem ogólnej formy budynku i układu w sieci obliczeniowej. Sieć przechwytuje wszystkie kluczowe ścieżki i procesy przepływu ciepła w budynku.
Na podstawie schematu gbXML analityczny model energetyczny składa się z 3 głównych komponentów:
- Przestrzenie to odrębne objętości (bryły) powietrza, które tracą lub zyskują ciepło. Te zmiany ciepła są spowodowane wewnętrznymi procesami, np. użytkowanie, oświetlenie i wyposażenie HVAC, jak również wymiana ciepła z innymi przestrzeniami i ze środowiskiem zewnętrznym.
- Powierzchnie, w tym powierzchnie wewnętrzne i zewnętrzne, są ścieżkami transferu ciepła do lub z każdej przestrzeni.
- Strefy to grupy przestrzeni używane do ustalenia niektórych elementów wspólnych pomiędzy tymi przestrzeniami. Przykładowo, strefy mogą reprezentować przestrzenie z taką samą orientacją lub funkcją, lub też obsługiwane przez ten sam system HVAC.

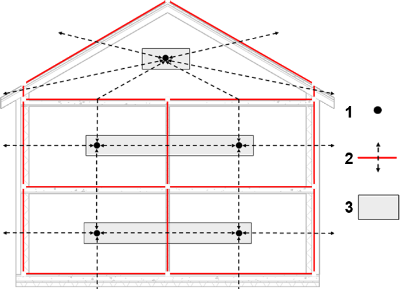

Na poniższej ilustracji przedstawiono przestrzenie (1), powierzchnie (2) i strefy (3) jako sieć obliczeniową w analitycznym modelu energetycznym.
