Dowiedz się, jak optymalizacja energetyczna dla programu Revit automatycznie generuje analityczny model energetyczny z modelu architektonicznego, i poznaj strategie skracania czasu przetwarzania.
Tworzenie analitycznego modelu energetycznego zazwyczaj wymaga tylko kilku sekund lub minut. Proces może być jednak znacznie dłuższy i trwać nawet godzinę lub dwie w przypadku bardzo dużych i szczegółowych modeli. Podczas tego procesu program Revit nie może wykonywać innych zadań.
Po kliknięciu przycisku

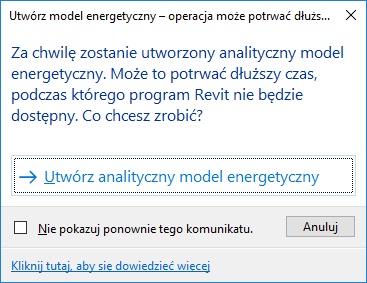

(Utwórz model energetyczny), pojawia się poniższe okno dialogowe:
To okno dialogowe pozwala uniknąć przypadkowego zainicjowania procesu tworzenia analitycznego modelu energetycznego. Aby w przyszłości pominąć ten komunikat, zaznacz pole wyboru.
Czas wymagany do utworzenia analitycznego modelu energetycznego
Czas wymagany do utworzenia analitycznego modelu energetycznego jest proporcjonalny do obydwu poniższych czynników:
- Objętościowej przestrzeni zawierającej wszystkie elementy używane w procesie tworzenia analitycznego modelu energetycznego
- Ustawień Rozdzielczości przestrzeni analitycznej
Zależność ta jest sześcienna. Rozważmy następujące przykłady:
- Model A ma objętość trzy razy większą niż model B, przez co przetwarzanie modelu A trwa 9 razy dłużej niż modelu B.
- Model analityczny C ma rozdzielczość przestrzeni 2 razy większą od modelu D, przez co przetwarzanie modelu C trwa 8 razy dłużej niż modelu D.
- Model E ma objętość 3 razy większą i rozdzielczość 2 razy większą od modelu F, przez co przetwarzanie modelu E trwa 72 razy dłużej niż modelu F.
Strategie ograniczania czasu przetwarzania.
Aby ograniczyć czas wymagany do utworzenia analitycznego modelu energetycznego, zastosuj następujące metody:
- Minimalizuj całkowitą kubaturę przestrzeni zawierającą wszystkie elementy używane do utworzenia analitycznego modelu energetycznego.
- Nie ustawiaj Rozdzielczości przestrzeni analitycznego poniżej wymaganej wartości w celu uchwycenia głównych cech geometrii budynku.
W procesie tworzenia analitycznego modelu energetycznego używa się wszystkich elementów architektonicznych modelu, które definiują pomieszczenia. Modele programuRevit często zawierają elementy budynku, które znajdują się poza głównym budynkiem, takie jak podłoża używane do reprezentowania ścieżek lub dróg. Te elementy nie mają wpływ na zużycie energii w budynku. Dlatego należy wyłączyć właściwość Definiuje pomieszczenie dla każdego z tych elementów. Ta strategia zmniejsza całkowity rozmiar przestrzeni objętościowej, która zawiera elementy modelu wymagane, aby utworzyć analityczny model energetyczny.

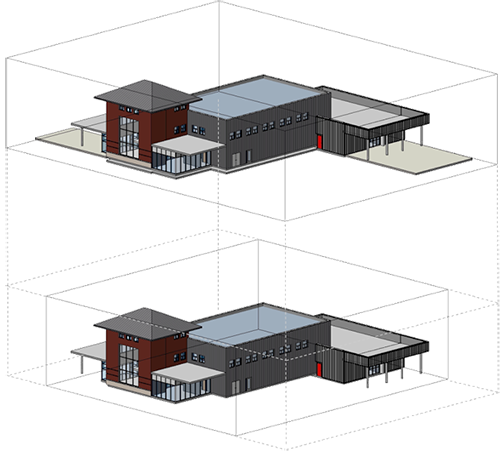

Na poniższej ilustracji przedstawiono, w jaki sposób, poprzez wyłączenie właściwości Definiuje pomieszczenie dla zewnętrznych elementy podłogi, ramka ograniczająca jest o 50% mniejsza. Ta zmiana sprawia, że proces tworzenia analitycznego modelu energetycznego jest 3,4 raza krótszy.
