Usando Transformações

Uma transformação é um ajuste da posição, orientação ou escala de um objeto com relação ao mundo 3D (ou espaço mundial) em que você está trabalhando.

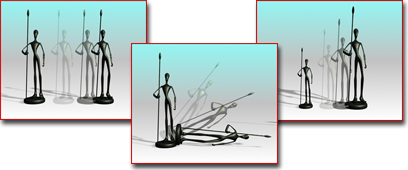

Alterando um modelo ao alterar sua posição, rotação ou escala

É possível aplicar três tipos básicos de transformação a um objeto:

E um quarto comando Transformar permite posicionar um objeto automaticamente em uma superfície subjacente:

Esta seção apresenta breve tópicos para ajudá-lo a iniciar rapidamente o aprendizado de como transformar objetos e animar as transformações.

Falha ao mover ou rotacionar

Em alguns casos, um objeto pode falhar em mover ou rotacionar, mesmo quando o comando apropriado está ativo e o objeto está selecionado. Isso pode ser devido a um dos seguintes motivos:

Procedimentos

Para transformar um objeto usando a barra de ferramentas principal:

  1. Na barra de ferramentas principal, clique em um dos três botões de transformação: (Selecionar e mover), (Selecionar e rotacionar )ou (Selecionar e escala uniforme). Esses botões estão normalmente chamados de Mover, Rotacionar e Escala.

    Como alternativa, para posicionar um objeto na superfície de outro objeto, clique em (Selecionar e colocar).

  2. Posicione o mouse sobre o objeto que deseja transformar.
    • Se um objeto já estiver selecionado, o cursor é alterado para indicar a transformação.
    • Se o objeto não estiver selecionado, o cursor é alterado para um cursor de alvo de mira para mostrar que o objeto pode ser selecionado.
  3. Arraste o mouse para aplicar a transformação.

    Se você iniciar o arraste sobre um objeto não selecionado, ele fica selecionada e também é transformado.

    É possível restringir a transformação para um ou dois eixos facilmente com o Usando meta-alças de transformação.

Para cancelar uma transformação:

Para transformar um objeto no menu quadrado:

  1. Clique com o botão direito em um objeto selecionado. O menu quadrado lista as transformações disponíveis.
  2. Escolha uma transformação: o botão de transformação equivalente está ativado na barra de ferramentas principal.
  3. Arraste o objeto para aplicar a transformação.

Para utilizar a caixa de diálogo Digitação de transformação:

  1. Escolha menu Editar Digitação de transformação para exibir a caixa de diálogo.
  2. Aplique a transformação a um objeto selecionado.
  3. Você pode fazer qualquer dos seguintes, alternando de um para outro conforme necessário.
    • Digite um valor em um campo do eixo e pressione Enter para aplicar a alteração de transformação na seleção.
    • Arraste um controle giratório em um campo do eixo para atualizar a seleção.
    • Arraste o objeto para aplicar a transformação e leia a mudança resultante na caixa de diálogo.

Por exemplo, se Mover estiver ativo, a caixa de diálogo Campos fornece leitura das posições absoluta e de deslocamento do objeto selecionado no espaço mundial. Se nenhum objeto estiver selecionado, os campos ficam cinza.

Para usar a digitação de transformação na barra de status:

  1. Selecione um objeto ou grupo de objetos.
  2. Na barra de ferramentas principal, escolha uma transformação (Mover, Rotacionar ou Escala) para executar nos objetos.
  3. Na barra de status, é possível efetuar qualquer dos seguintes, alternando de um para outro conforme necessário:
    • Digite um valor em um campo do eixo e pressione Enter para aplicar a alteração de transformação na seleção. A alternância Absoluto/Deslocamento à direita dos campos X, Y e Z permite alternar entre a introdução de valores absolutos (no espaço mundial) ou de deslocamento (com relação à posição, orientação e dimensões atuais da seleção).
    • Arraste um controle giratório em um campo do eixo para atualizar a seleção.
    • Arraste o objeto para aplicar a transformação e leia a alteração resultante nos campos X, Y e Z.
      Dica: Para ver o campo Z, arraste a parte de digitação da transformação da barra de ferramentas enquanto uma mão do painel estiver visível.
