Esta implementação de Parâmetros Gerais é exibida para luzes padrão. Estes controles ativar uma luz e excluir ou incluir objetos na cena.
No painel Modificar, a implementação Parâmetros gerais também permite controlar o objeto de destino da luz e alterar a luz de um tipo para outro.
A implementação Parâmetros gerais também permite ativar ou desativar a projeção de sombras para a luz e escolher qual tipo de sombra a luz utiliza.
Procedimentos
Para ativar e desativar uma luz:
- Ativar o em Ativar ou desativar.
Padrão=ativado.
Dica: Para ligar e desligar um flash de luz padrão, defina seu parâmetro Multiplicador como 0 em quadros de chaves repetidos e atribua uma tangente de passo a esse parâmetro.
Para fazer uma luz projetar sombras:
-
No grupo Sombras da implementação de Parâmetros Gerais
, assegure-se de que o Ativo está selecionado.
A luz agora irá projetar sombras quando você renderizar a cena.
Esquerda: O cone de projeção de uma luz de spot trunca sombras.
Direita: Uma luz omni projeta sombras completas.
Para ter uma luz usar as configurações globais para sombras:
- Na implementação de Parâmetros Gerais, ative Usar Configurações Globais.
Quando usar as configurações globais está ativado, os outros controles de sombra são definidos para os valores utilizados por todos os outros que projetam sombras luzes na cena que utilize configurações globais.
Alterar os parâmetros afetados por uma luz com utilizar configurações globais definida, as alterações para todas as luzes com utilizar Configurações globais.
Para definir parâmetros de sombra de luz individualmente:
- Na implementação de Parâmetros Gerais, desative Utilizar Configurações Globais.
As configurações são revertidas de volta para as configurações individuais para a luz.
Por padrão, Shadow Map está ativo do tipo de sombra. Na implementação Parâmetros do mapa de sombra, as configurações padrão são: Desvio de mapa=1; Tamanho=512; Intervalo de exemplo=4.0; Desvio de mapa absoluto=desativado.

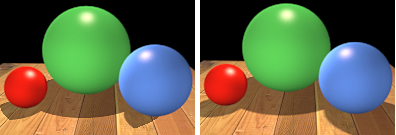

Cena com sombras mapeadas por sombras
Sombras renderizadas com o uso de configurações de parâmetro padrão
Para projetar sombras de área:
- Na implementação de Parâmetros Gerais, escolha Área de Sombras a partir da lista suspensa.
Utilize os controles na implementação de Sombras da área para ajustar as propriedades das sombras.
Para projetar sombras de tracejamento de raio avançadas:
- Na implementação Parâmetros gerais, selecione Sombras de tracejamento de raio avançado na lista suspensa.
Utilize os controles na implementação de Parâmetros de tracejamento de raio avançado para ajustar as propriedades das sombras.
As sombras de tracejamento de raio avançadas são similares às sombras de tracejamento de raio. No entanto, elas fornecem controle sobre suavização de serrilhado, permitindo ajustar a maneira como as sombras são geradas.
Para projetar sombras mapeadas por sombras:
- Sobre os parâmetros gerais suspensa, selecione os mapas de sombras na lista suspensa.
- Vá para a implementação de Parâmetros do mapa de sombra.
- Usar o Girador de tamanho para definir o tamanho do mapa da sombra.
- Utilize a opção de Girador de tendência para ajustar o deslocamento da sombra, se necessário.
- Utilize o Girador de Amostra de faixa para criar uma sombra de arestas suaves.
Para projetar sombras de tracejamento de raio:
- Na implementação de Parâmetros Gerais, escolha as Sombras de Tracejamento de Raios na lista suspensa.
- Utilize os controles na implementação de Parâmetros de sombra de tracejamento de raio para ajustar o deslocamento de sombra, se necessário.
As sombras de tracejamento de raio são geradas traçando o caminho dos raios amostrados a partir de uma fonte de luz. As sombras de tracejamento de raio são menos precisas do que mapas de sombras sombreadas.
Para impedir que um objeto projete sombras:
- Selecione o objeto.
- Clique com o botão direito do mouse no objeto para exibir o menu de quad e, no quadrante Transformação (canto inferior direito), selecione Propriedades.
O 3ds Max abre a caixa de diálogo Propriedades do objeto.
- Desativar Projetar Sombras e, a seguir, clique em OK.
Agora, quando você renderiza a cena, o objeto não projeta sombras.
Para criar um objeto de não receber sombras:
- Selecione o objeto.
- Clique com o botão direito do mouse no objeto para exibir o menu de quad e, no quadrante Transformação (canto inferior direito), selecione Propriedades.
O 3ds Max abre a caixa de diálogo Propriedades do objeto.
- Desativar Receber Sombras e, a seguir, clique em OK.
Agora, quando você renderiza a cena, o objeto recebe sombras.
Nota: Também é possível impedir que os objetos a partir de projeção de sombras, excluindo a partir de uma luz.
Interface
Grupo do Tipo de Luz (painel Modificar)
- Ativado
- (painel criar e modificar painel) ativa e desativa a luz. Quando estiver ativada, o sombreamento e renderização utiliza a luz para iluminar a cena. Quando estiver desativada, a luz não é usado no sombreamento ou renderização. Padrão=ativado.
Nas viewports, o agente de renderização interativa mostra o efeito de rotação ativar ou desativar a iluminação.
- [lista suspensa do tipo de luz]
- Altera o tipo da luz. Se você selecionou um tipo de luz padrão, a luz poderá ser alterada para uma luz omni, spot ou direcional. Se você selecionou um tipo de luz fotométrica, é possível alterar a luz para uma luz puntiforme, linear ou de área.
Este parâmetro somente está disponível no painel Modificar.
- Direcionado
- Quando ativado, a luz é direcionada. A distância entre a luz e seu alvo é exibida à direita da caixa de seleção. Para uma luz livre, é possível definir este valor. Para as luzes alvo, é possível alterá-las ao desativar a caixa de seleção ou ao mover a luz ou o objeto do alvo da luz.
Sombras de grupo
- Ativado
- Determina se a luz emite sombras ou não. Padrão=ativado.
- Usar configurações globais
- Ativar para utilizar as configurações globais para sombras projetadas por esta luz. Desativar para ativar controle individual das sombras. Se você decidir não utilizar as configurações globais, é preciso escolher o método que o agente de renderização irá utilizar para gerar sombras para este determinado luz.
Quando usar as configurações globais está ativado, os parâmetros de sombra alternar para mostrar o que as configurações globais. Estes dados são compartilhados por cada luz desta classe. Quando usar as configurações globais estiver desativada, os parâmetros de sombra são específicas para a determinada luz.
- [sombra lista suspensa Método]
- Determina se o agente de renderização usa mapas de sombra, sombras de tracejamento de raio, sombras de tracejamento de raio avançado ou sombras de área para gerar sombras para essa luz.
Cada tipo de sombra tem seus controles específicos:
- Sombras Ray-Traced avançadas
- Sombras da área
- Sombras de tracejamento de raio
- Mapas de sombra
Dica: Utilize raio tracejado ou sombras de raio tracejado avançado quando você deseja que as sombras sejam projetadas por objetos mapeados por opacidade. mapas de sombras sombreadas não reconhecer a transparente partes do mapeamento e, como resultado, eles não olhar convincente.
- Botão excluir
- Exclui os objetos selecionados dos efeitos da luz. Clique neste botão para exibir a caixa de diálogo Excluir/Incluir.
Os objetos excluídos ainda aparecem iluminados nos viewports sombreados. A Exclusão só tem efeito quando você renderiza a cena.
Manipulador de ângulo de rolamento
Para alterar o ângulo de rolamento de uma luz alvo, é possível usar um manipulador. Isso pode ser útil se a luz não projetar um feixe redondo ou se for uma luz do projetor (consulte implementação Efeitos avançados). Para exibir o manipulador, selecione a luz, clique com o botão direito do mouse e, a seguir, clique em Ativar Manipulador do Ângulo de Rolamento no quadrante das Ferramentas 2 (inferior esquerdo) do menu quadrado.

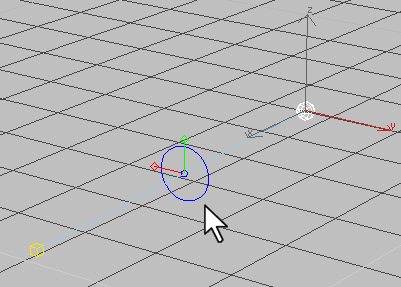

Manipulador de ângulo de rolamento em uma luz alvo
Arraste a parte circular do manipulador para girar a luz por um valor arbitrário de graus. Clique em um dos "ponteiros" vermelho ou verde do manipulador para girar a luz em incrementos de 90 graus.
