É possível utilizar esta operação para gerar listas de materiais para desenhos do AutoCAD e do conjunto de ferramentas do AutoCAD Mechanical sem listas de materiais.
Que é uma lista de peças manual?
Quando uma lista de peças foi inserida manualmente, esta é denominada lista de peças manual. A seguir, são exibidos exemplos de listas de peças manuais:
- Crie uma tabela e nela digite manualmente os nomes das peças e montagens.
- Você cria a lista de peças como blocos e insere manualmente os nomes das peças e as montagens como atributos de bloco.
- Você desenha a lista de peças utilizando linhas e são inseridos os nomes das peças e as montagens como TEXTOM.
- Você insere a lista de peças em uma folha de cálculo do Microsoft Excel.
O que o conjunto de ferramentas do AutoCAD Mechanical pode fazer em desenhos com listas de peças manuais?
Se você possui um projeto de desenho em que as listas de peças nos desenhos de montagem foram inseridas manualmente, as ferramentas de migração de listas de peças do conjunto de ferramentas do AutoCAD Mechanical podem:
- Analisar o projeto de desenho
- Gerar listas de materiais a partir de listas de peças manuais.
- Substituir a lista de peças manuais por listas de peças do conjunto de ferramentas do AutoCAD Mechanical.
Nota:
Se a lista de peças é uma folha de cálculo do Microsoft Excel, as ferramentas geram a lista de materiais, mas não inserem uma lista de peças no desenho.

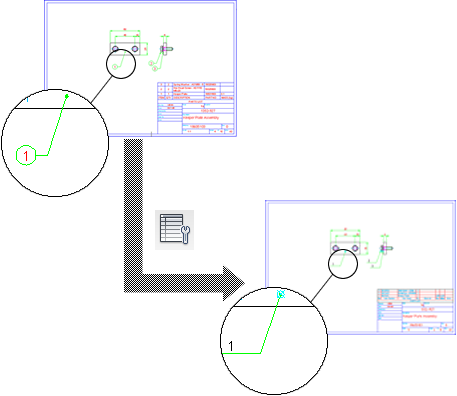

- Substituir manualmente balões de referências desenhados por balões de referências do conjunto de ferramentas do AutoCAD Mechanical.
Nota: A migração de balões de referências é opcional e pode ser ignorada caso necessário.
- Colocar referências de peças para etiquetar geometrias como peças e montagens.
Nota:
- As ferramentas de migração podem inserir as referências de peças na localização correta somente se o desenho contiver balões de referências. Caso contrário, será inserida a referência da peça junto à borda do desenho.
- Se o desenho contém peças standard, ele contém referências de peças (inseridas automaticamente com peças standard) antes de executar a migração. Se as peças standard forem listadas na lista de peças manual, o processo de migração adicionará a elas outro conjunto de referência da peça. As referências da peça original são filtradas da lista de materiais.
- Substitui bordas do desenho que não sejam AMTITLE por bordas do desenho AMTITLE.
Se os desenhos são parte de um projeto onde cada peça e cada submontagem são desenhadas em seu próprio arquivo DWG, as ferramentas de migração não são interrompidas na geração das listas de materiais. Elas continuam descobrindo a relação hierárquica entre os desenhos e vinculam as listas de materiais usando o fluxo de trabalho de vínculo das listas de materiais.
Se o desenho do projeto não for um projeto de desenho do conjunto de ferramentas do AutoCAD Mechanical (por exemplo, um projeto de desenho do AutoCAD), as ferramentas de migração também farão o seguinte:
- Migram todos os desenhos do projeto para o formato do conjunto de ferramentas do AutoCAD Mechanical.
(O desenho é migrado de maneira que ele possa conter uma lista de materiais).
- Migram todas as bordas do desenho para bordas do desenho AMTITLE.
