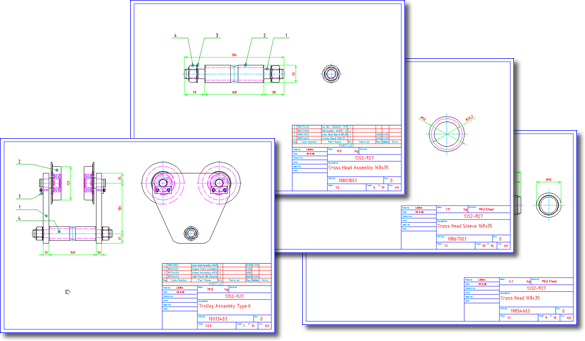

Antes de executar qualquer, você deve selecionar um desenho que seja um exemplo dos desenhos que você deseja migrar.
Um desenho de peça selecionado como um desenho típico deve ter as seguintes características:
- A localização do bloco da legenda (relativo à borda do desenho) no desenho típico deve ser a mesma que a dos desenhos que ele tipifica.
- As localizações das células no bloco da legenda do desenho típico devem ser as mesmas que as dos desenhos que ele tipifica.
- Recomendamos que você selecione um desenho onde as células do bloco da legenda do qual você pretende extrair informações contenham valores de dados (não apenas legendas).
Um desenho de montagem selecionado como um desenho típico deve ter as seguintes características adicionais:
- O desenho típico, como os desenhos caracterizados, deve conter uma lista de peças manuais. Nota:
Não é possível utilizar um desenho com uma lista de peças em uma planilha do Microsoft Excel como o desenho típico.
- A ordem das colunas na lista de peças do desenho típico deve ser a mesma que a dos desenhos que ele tipifica.
- Se a lista de peças no desenho típico não inclui uma linha de título, nenhum dos desenhos que estão sendo tipificados deve conter uma linha de título. No entanto, se a lista de peças no desenho típico contém uma linha de título, a linha de título é opcional para os desenhos.
- A primeira linha de dados da lista de peças não deve conter células vazias.
- O tipo de balão (de referência) no desenho típico deve ser o mesmo que o dos desenhos que ele modifica.
