Exercício 3: Editar o estilo de linha de remoção em massa

Neste exercício, você irá criar um estilo de linha de remoção em massa baseado em um estilo existente.

O estilo de linha do diagrama de massa controla a exibição dos volumes de remoção gratuita e de sobre-remoção na linha em uma vista de diagrama de massa. Os componentes de exibição, como cor, tipo de linha e padrões de hachura no estilo de linha de remoção em massa são similares aos componentes que estão em outros estilos de objeto. O estilo de linha de remoção em massa também especifica o método com o qual a distância de transporte sem custo é medida.

Neste exercício, você irá copiar um estilo de linha existente de remoção em massa para criar um novo estilo. Você irá examinar as diferenças entre os métodos do ponto do nivelamento e do ponto de equilíbrio de medição da de remoção gratuita.

Nota:

O estilo de vista de remoção em massa utiliza muitas das mesmas opções que o estilo do gráfico do perfil longitudinal. Para obter informações sobre como editar o perfil estilo do gráfico do perfil longitudinal, consulte o exercício de Edição do estilo do gráfico da seção.

Este exercício continua a partir do Exercício 2: Equilibrar volumes da remoção em massa.

Para editar o estilo de linha da remoção em massa

  1. Abra Mass Haul-2.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. No desenho, selecione a linha de remoção em massa. Clique com o botão direito do mouse. Clique em Propriedades de linha de remoção em massa.
  3. Na caixa de diálogo Propriedades de linha de remoção em massa, na guia Informações, na área Estilo do objeto, clique na seta junto a . Clique em Copiar seleção atual.
  4. Na caixa de diálogo Estilo de linha de remoção em massa, na guia Informações, altere o Nome para Remoção gratuita e sobre-remoção - ponto de equilíbrio.
  5. Na guia Distância de transporte gratuita, na área Opções de remoção gratuita, observe que a opção Medida a partir do ponto do nivelamento está selecionada. Observe também que o gráfico à direita se parece com o diagrama de massa no desenho. Pontos do nivelamento são os pontos nos quais os volumes fazem a transição de corte para aterro. Quando a distância de transporte gratuita é medida a partir dos pontos do nivelamento, o ponto mais alto (ou mais baixo, se abaixo da linha de equilíbrio) é o ponto do nivelamento.
  6. Selecione Medir a partir do ponto de equilíbrio.

    Observe que o gráfico é alterado. Pontos de equilíbrio são os pontos nos quais a linha de remoção em massa cruza a linha de equilíbrio. Estas são a estaca na qual o volume do corte do aterro são iguais.

  7. Na guia Exibir, na área Exibição de hachura de componente, na linha Área de hachura de remoção gratuita, clique na célula Padrão.
  8. Na caixa de diálogo Padrão de hachura para Nome do padrão, selecione CRUZAR. Clique em OK.
  9. Na caixa de diálogo Estilo de linha de remoção em massa, clique na guia Exibir. Na área Exibição de hachura de componente, na linha Hachura da área remoção gratuita, alterar a Escala para 30.0000.
  10. Repita as etapas 7 a 9 para alterar o padrão de Hachura da área de sobre-remoção para TRAÇO.
    Nota:

    Um componente de preenchimento sólido fornece o melhor desempenho. A regeneração do desenho pode ser mais lenta se um padrão de hachura for utilizado em um diagrama de massa longo.

  11. Clique em OK duas vezes.

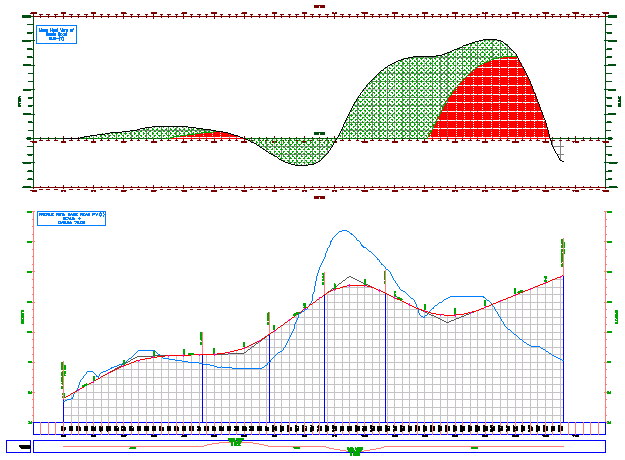

    Os padrões selecionados são exibidos nas áreas de remoção gratuita e de sobre-remoção do diagrama de massa. Observe que o diagrama de massa utiliza o método do ponto de equilíbrio para medir a distância de transporte gratuito.

Para continuar para o próximo tutorial, vá para Calcular relatório de quantidades.
