Tutorial: Trabalhar com diagramas de massas

Este tutorial demonstra como criar e editar diagramas de massa para exibir terraplenagem no perfil.

A remoção em massa é definida como o volume de material multiplicado pela distância da movimentação durante a construção. Um diagrama de massa consiste em dois objetos: uma linha da remoção em massa e uma vista da remoção em massa. A linha de remoção em massa representa os volumes da distância de transporte sem custo e de sobre-remoção nas condições de corte e aterro ao longo de um alinhamento. A vista da remoção em massa é a malha na qual a linha da remoção em massa é desenhada.

O eixo central da vista da remoção em massa é conhecida como a linha de equilíbrio. A localização da linha de remoção em massa em relação à linha de equilíbrio indica movimentação de material no projeto atual. Quando linha de remoção em massa se eleva acima da linha de equilíbrio, ela indica uma região em que o material é cortado. Quando linha de remoção em cai abaixo da linha de equilíbrio, ela indica uma região em que o material é aterrado.

Há dois métodos para comparar o volume de transporte sem custo e o volume de sobre-remoção:

Pontos do nivelamento

Pontos do nivelamento são estacas nas quais o desenho do projeto propostas muda de corte para aterro. Em um diagrama de massa, um ponto do nivelamento é o maior ou menor ponto em uma região de remoção em massa. Um ponto do nivelamento é o ponto mais alto em uma região de remoção em massa onde o perfil faz a transição de uma condição de corte para uma condição de aterro. Um ponto do nivelamento é o ponto mais baixo em uma região de remoção em massa onde o perfil faz a transição de uma condição de aterro para uma condição de corte.

No método de pontos do nivelamento de medição da distância de transporte sem custo, uma linha horizontal que é o comprimento da distância especificada de transporte sem custo é desenhada. A linha é posicionada de modo que ela fique paralela à linha de equilíbrio e toque a linha de remoção em massa. O volume que está contido na área formada por esta linha e a linha de remoção em massa é da distância de transporte sem custo.

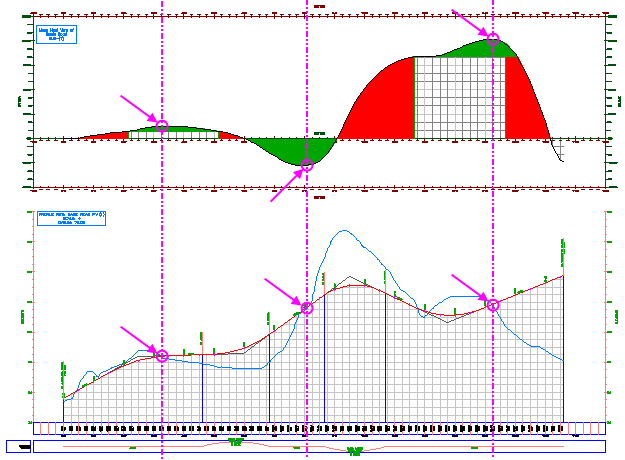

Na imagem a seguir, as áreas verdes são de volume de distância de transporte sem custo, e as áreas vermelhas são de volume de sobre-remoção. Os círculos e as setas magenta indicam os pontos do nivelamento na linha de remoção em massas e no perfil. As linhas magenta verticais ilustram o relacionamento entre a linha de remoção em massas e o perfil no método de balanceamento de ponto do nivelamento.

Pontos de equilíbrio

Pontos de equilíbrio são as estacas em que os volumes líquidos de corte e aterro são iguais. Em um diagrama de massa, os pontos de equilíbrio são localizados na linha de equilíbrio, onde o volume líquido é zero. No método de pontos de equilíbrio de medição da distância de transporte sem custo, a linha da remoção em massa é duplicada e deslocada na horizontal para a direita (onde o projeto faz a transição de corte para aterro) ou para a esquerda (onde o projeto faz a transição de aterro para corte) pela distância de transporte sem custo.

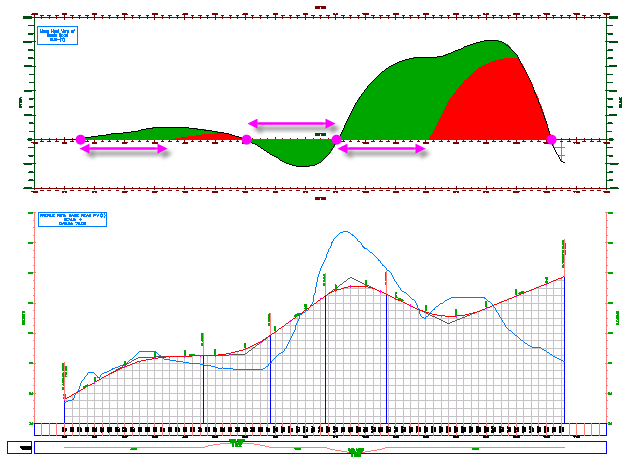

Na imagem a seguir, as áreas verdes são de volumes de distância de transporte sem custo, e as áreas vermelhas são de volume de sobre-remoção. As setas mostram a distância de transporte sem custo em condições de corte e aterro.
