Exercício 2: Equilibrar volumes de remoção em massa

Neste exercício, você irá equilibrar os volumes de remoção em massa que estiverem acima e abaixo da linha de equilíbrio, o que vai eliminar o volume de sobre-remoção.

Este exercício continua a partir do Exercício 1: Criar um diagrama de massa.

Equilibrar volumes de material de corte

    Nota:

    Este exercício usa o Mass Haul-1.dwg com as modificações feitas no exercício anterior, ou é possível abrir Mass Haul-2.dwg na pasta de tutoriais dos desenhos.

  1. Aproxime o zoom na região da remoção em massa que está no lado esquerdo do diagrama.

    Observe que o ponto mais alto do verde da área da distância de transporte sem custo é de estaca 3+25. Este é o ponto de declividade que é o ponto no qual a remoção gratuita faz a transição de corte para aterro. Dependendo das condições do terreno, pontos de declividade podem ser localizações lógicas para sites de despejo ou bancos de areia, o que pode reduzir ou eliminar a sobre-remoção.

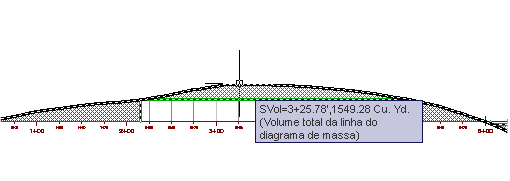

  2. Na estaca 3+25, passe o cursor sobre a linha de remoção em massa.

    Observe que a dica de ferramentas exibe o número da estaca atual (3+25) e o volume (aproximadamente 1500.00 cu. Yd.).

  3. Selecione a linha da remoção em massa. Clique com o botão direito do mouse. Clique em Propriedades de linha de remoção em massa.
  4. Na caixa de diálogo Propriedades de linha de remoção em massa, clique na guia Opções de equilíbrio.
  5. Na área Adicionar/remover bancos de areia e locais de despejo, clique em Adicionar local de despejo.
  6. Na célula Estaca, insira 325.

    Este é o número da estaca no ponto de declividade para o volume acima da linha de equilíbrio.

  7. Na célula Capacidade, insira 1500.

    Este é o volume aproximado (1500.00 cu yd). no ponto de declividade.

  8. Clique em OK.

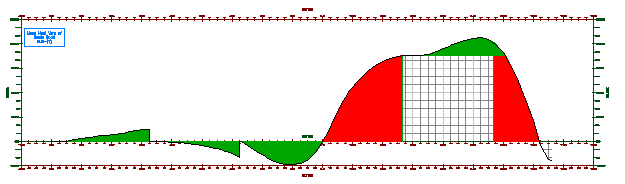

    O volume do corte acima da linha de equilíbrio é totalmente de remoção gratuita. Note que agora há um volume de sobre-remoção vermelho abaixo da linha de equilíbrio. Você irá equilibrar o volume de aterro no procedimento a seguir.

Equilibrar volumes de materiais de aterro

  1. Abaixo da linha de equilíbrio, aproxime o zoom na estaca 6+25 na linha de remoção em massa.

    Observe que está próximo ao ponto no qual o volume de sobre-remoção (em vermelho) e o volume de remoção gratuita (em verde) encontram a linha de remoção em massa. Ao examinar esta estaca no perfil, é possível ver que ela também é uma seção relativamente plana da superfície do terreno existente. Áreas planas também podem ser boas localizações para locais de despejo e bancos de areia.

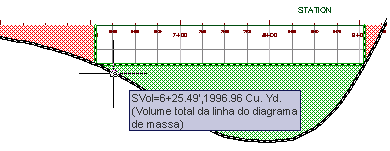

  2. Na estaca 6+25, passe o cursor sobre a linha de remoção em massa.

    Observe que a dica de ferramentas exibe o número e o volume da estaca atual, que é de aproximadamente 2000.00 cu Yd.

  3. Selecione a linha da remoção em massa. Clique com o botão direito do mouse. Clique em Propriedades de linha de remoção em massa.
  4. Na caixa de diálogo Propriedades de linha de remoção em massa, clique na guia Opções de equilíbrio.
  5. Na área Adicionar/remover bancos de areia e locais de despejo, clique em Adicionar banco de areia.
  6. Na célula Estaca para o banco de areia, clique em .
  7. No desenho, efetue o pan para a esquerda para ver o corredor e a superfície. Clique perto da estaca 6+25 no corredor.

    Observe a falta de curva de nível de superfície na área em torno da estaca 6+25. Isso indica que a região é relativamente plana.

  8. Na célula Capacidade para o banco de areia, insira 2000.

    Este é o valor de volume aproximado indicado na etapa 2.

  9. Clique em OK.

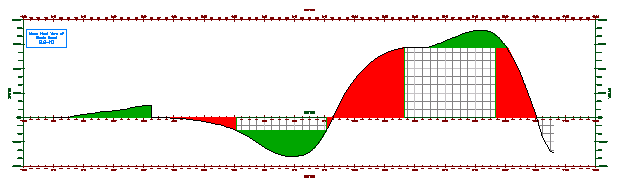

    O volume de aterro abaixo da linha de equilíbrio é totalmente de remoção gratuita.

    Exploração adicional: equilibrar os volumes de remoção em massa na terceira região adicionando um local de despejo na estaca 11+50 com uma capacidade de 10000 cu. Yd.

  10. Feche o desenho, mas não salve as alterações.

Para continuar com este tutorial, vá para Exercício 3: Editar estilo da linha da remoção em massa.
