Use este comando para alterar a profundidade de peças de redes pressurizadas baseadas em peça.
- Selecione uma rede pressurizada com base em peças. A guia contextual da faixa de opções Redes de pressão é exibida.
- No painel Modificar, clique em Editar rede
Ferramentas de layout de perfil
Pesquisa.
- Clique em Alterar a elevação Pesquisa.
- Selecione as peças a serem editadas.
- Especificar o ponto base e o ponto final. Estes pontos definem a profundidade e direção (positiva ou negativa) da edição elevacional.
As estações, comprimentos e ângulos de cotovelo não são alterados quando as elevações são modificadas. As conexões são mantidas entre as peças que são movidas, mas são quebradas em pontos iniciais e finais da seleção.

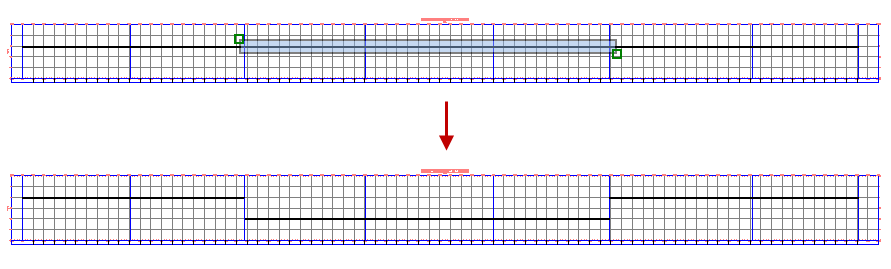

A ilustração a seguir mostra a seleção de peças para editar e a mudança resultante para as elevações da peça.
