- Selecione uma rede pressurizada com base em peças. A guia contextual da faixa de opções Redes de pressão é exibida.
- No painel Modificar, clique em Editar rede
Ferramentas de layout de perfil
Pesquisa.
- Clique em Alterar a inclinação Pesquisa.
- Selecione as peças a serem editadas.
Nota: A seleção de peça deve ser contígua. Se você selecionar duas tubulações, mas não seleciona o acessório entre elas, o comando trabalhará somente na primeira tubulação que for selecionada.
- Especifique a inclinação ao inserir uma valor de inclinação (em percentual).
Nota: Este comando utiliza uma convenção qual quando você insere um valor de inclinação, as inclinações positivas vão para baixo em relação ao ponto inicial da tubulação de pressão e as inclinações negativas vão para cima.
Quando a inclinação é editada, as estacas inicial e final da tubulação não são modificadas, mas o comprimento 2D é alterado.

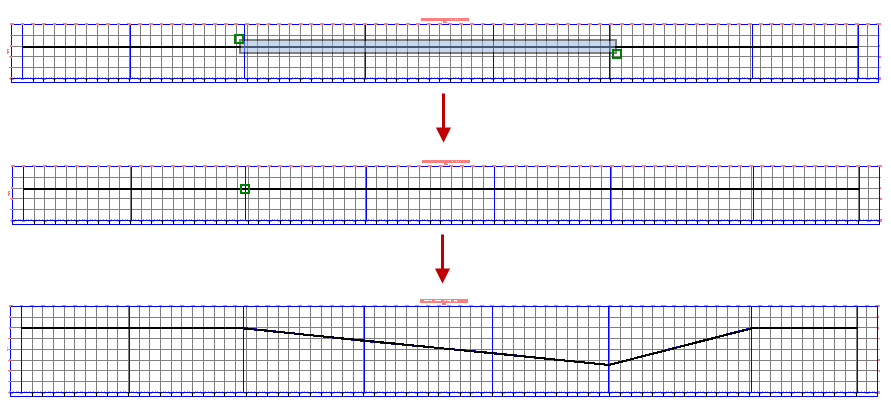

A ilustração a seguir mostra a seleção das peças e o ponto a ser mantido e a alteração resultante para a inclinação da rede de pressão.
