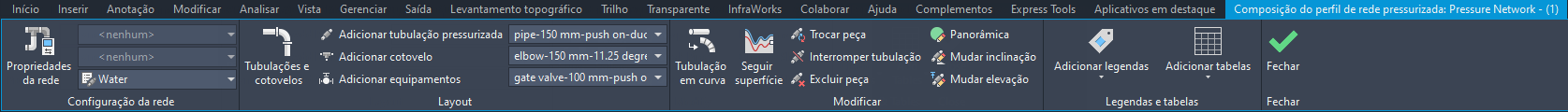

Utilize a faixa de opções Layout do perfil da rede de pressãopara trabalhar com redes de pressão no gráfico do perfil longitudinal.
Para acessar a faixa de opções Layout do perfil da rede pressurizada, selecione uma rede pressurizada no perfil. No painel Modificar, clique em Editar rede
Ferramentas de layout de perfil
Pesquisa.
Nota: A rede de pressão deve existir no gráfico de seção antes de poder acessar a faixa de opções Layout do perfil de rede de pressão
Os seguintes comandos estão disponíveis no painel Configurações de rede:
- Propriedades da rede: edita as propriedades de uma rede de pressão.
- Superfície de referência: especifica a superfície de referência, que é utilizada para estabelecer as elevações da rede de pressão.
- Alinhamento de referência: especifica o alinhamento de referência, que fornece informações de estaca e deslocamento para a rede de pressão.
- Lista de peças da rede de pressão: especifica a lista de peças da rede de pressão que contém as peças que estão disponíveis durante o layout.
Os seguintes comandos estão disponíveis no painel Layout:
- Tubulações e cotovelos: cria segmentos de tubulação de rede pressurizada com base em peça no gráfico do perfil longitudinal e insere cotovelos verticais onde há mudança de direção.
- Adicionar tubulação pressurizada: adiciona uma tubulação pressurizada ou uma série de tubulações conectadas a uma rede pressurizada baseada em peça no gráfico do perfil longitudinal.
- Adicionar cotovelo: adiciona um cotovelo vertical a uma rede pressurizada baseada em peça no gráfico do perfil longitudinal.
Nota: Outros tipos de acessórios disponíveis nos catálogos padrão, não podem ser adicionados no gráfico do perfil longitudinal.
- Adicionar equipamentos: adiciona equipamentos a uma rede pressurizada baseada em peça no gráfico do perfil longitudinal.
Os seguintes comandos estão disponíveis no painel Modificar:
- Tubulação curva: converte um segmento reto de tubulação de pressão para um segmento curvado no gráfico do perfil longitudinal.
- Seguir superfície: altera as peças da rede de pressão para que sigam a elevação da superfície de referência.
- Dividir tubulação: divide uma tubulação de pressão em duas tubulações de pressão em um ponto selecionado. As tubulações de pressão estão conectadas e estão contidas na mesma rede da tubulação de pressão original.
- Excluir peça: exclui as peças selecionadas de rede de pressão da rede de pressão Utilize o comando Excluir peça para excluir peças da rede do desenho (usando esta opção exclui a peça do perfil e do gráfico do perfil longitudinal). Usar o comando Apagar do AutoCAD para apagar uma peça no gráfico do perfil removerá o objeto somente do gráfico do perfil.
- Panorama: abre o panorama da rede de pressão, para que você pode usar para visualizar e editar propriedades de rede de pressão.
- Mudar inclinação: modifica a inclinação de várias peças conectadas de uma rede pressurizada baseada em peça.
- Mudar elevação: modifica a elevação de várias peças selecionadas em uma rede pressurizada baseada em peça movendo-as no gráfico do perfil longitudinal.
