Caixa de diálogo Definir padrões de template de referência

Use essa caixa de diálogo para controlar quais componentes são referenciados, por padrão, em um desenho de um template de referência anexado.

Por padrão, somente os componentes que estão selecionados quando você configura o template de referência serão referenciados nos desenhos hospedeiros. Quando anexa um template de referência, você pode revisar quais componentes foram selecionados e pode ajustar a seleção conforme necessário.

Use as guias no painel esquerdo para exibir e selecionar componentes para referenciar. Use os ícones para expandir ou contrair as categorias nas guias e para selecionar todos os componentes ou limpar todas as seleções. Quando você selecione um componente do painel esquerdo, as propriedades desse componente são exibidas no painel direito da caixa de diálogo. Essas propriedades são de somente leitura e não podem ser editadas.

Acesso à caixa de diálogo Definir padrões de template de referência

Essa caixa de diálogo é exibida quando você seleciona o comando Definir padrões de template de referência na guia Gerenciar. O comando Definir padrões de template de referência está disponível na faixa de opções somente quando você está trabalhando em um arquivo DWT.

Você pode também acessar essa caixa de diálogo na caixa de diálogo Opções de template clicando em Definir padrões.

Ícones

Expandir todas as categorias
Expande todas as categorias da guia atual.
Contrai todas as categorias
Contrai todas as categorias abertas da guia atual.
Caixas de seleção
Seleciona ou desmarca todos os componentes da guia atual.

As caixas de seleção têm uma exibição tripla. Se somente alguns componentes forem selecionados, a caixa de seleção ficará sombreada . Se todos componentes forem selecionados, a caixa de seleção será marcada . Se todos os componentes estiverem desmarcados, a caixa de seleção ficará desmarcada .

Algumas caixas de seleção não poderão ser desmarcadas se outros componentes forem dependentes delas. Se um componente for mostrado em cinza, ele será referenciado por outro componente atualmente selecionado e não será possível desmarcar a caixa de seleção.

É possível mover o cursor sobre o componente para exibir uma dica de ferramenta que lista onde o componente é referenciado.

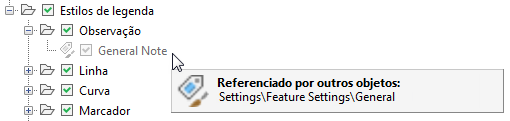

Neste exemplo, as configurações do recurso Geral fazem referência ao estilo Nota geral, por isso a caixa de seleção de Nota geral não pode ser desmarcada no momento.

Estilos

Use a guia Estilos para selecionar a que estilos a seguir do Autodesk Civil 3D você deseja fazer referência.

  • Estilo do objeto
  • Estilos de legenda
  • Estilos de tabela
  • Critérios de quantidades do levantamento de material
  • Conjuntos de regras de tubulação e estrutura
  • Rede de tubulação e listas de peças da rede de pressão
    Nota: Para que uma lista de peças importadas funcione corretamente no desenho no qual ela foi importada, o catálogo de peças que foi usado para gerar a lista de peças deverá ser definido como o catálogo de peças atual. Use o comando Definir catálogo de redes de tubulação ou o comando Definir catálogo de redes pressurizadas para especificar o catálogo de peças atual.

Todas as expressões e alinhamento e conjuntos de verificações de projeto de perfil são referenciados por padrão.

Nota: Na árvore de Configurações do Toolspace, os estilos que foram referenciados no desenho são marcados com um ícone de clipe de papel: . Quando você move o cursor sobre o nome do componente, é exibida uma dica de ferramenta que contém as informações sobre o componente e o template de referência.

Configurações

Use a guia Configurações para selecionar a que configurações a seguir do Autodesk Civil 3D você deseja fazer referência.

  • As configurações de desenho a seguir:
    • Camadas de objetos
    • Abreviaturas
    • Configurações do ambiente
    • Padrão de estilos de legendas, configurações
  • Configurações de recurso

Camadas

Use a guia Camadas para selecionar as camadas do AutoCAD para referenciar.

Você pode usar o valor da variável de sistema AeccRefTemplateAutoUpdate para evitar que as propriedades de camadas contidas nos desenhos hospedeiros sejam substituídas por templates de referência. Para obter mais informações, consulte Para trabalhar com templates de referência.

Importante: Você não será notificado se tentar editar um componente do AutoCAD referenciado em um desenho hospedeiro.

Outros recursos

Use a guia Outros recursos para selecionar os blocos, estilos de testo e tipos de linha do AutoCAD para referenciar.

Nota: As descrições de tipos de linha e blocos nas caixas de diálogo Gerenciador de tipos de linha do e Definição de bloco do AutoCAD indicam se um componente é referenciado com base em um template.

Conjuntos de propriedades

Use a guia Conjuntos de propriedades para selecionar a que conjuntos de propriedade do Autodesk Civil 3D você deseja fazer referência.
