Você pode usar templates de referência para gerenciar estilos, configurações, camadas e outros componentes de desenho padrão.
Você pode anexar um ou mais templates de referência em um desenho do Autodesk Civil 3D para que ele seja atualizado de forma contínua com alterações nos componentes referenciados nos templates.
Quando você anexa um template de referência a um desenho, os componentes referenciados (estilos, configurações, conjuntos de propriedades, camadas, blocos, estilos de texto e tipos de linha) que estão nesse template de referência são copiados para o desenho, e a conexão entre o desenho e os templates de referência é mantida.
Usando o comando Definir padrões de template de referência, você pode especificar com antecedência a quais estilos e configurações fazer referência de um template de referência. Por exemplo, se um template tiver dez estilos de ponto, você poderá escolher referenciar somente os cinco que desejar.
De forma contínua, as alterações feitas nos templates de referência são enviadas para o desenho para que ele seja mantido atualizado:
- Componentes novos ou editados que são salvos nos templates de referência serão atualizados nos desenhos quando os desenhos forem reabertos ou quando os templates forem recarregados manualmente.
Por exemplo, se você atualizar um estilo ou adicionar um novo estilo a um template, essas alterações serão enviadas para os desenhos que fazem referência a esse template.
- Os componentes referenciados que são excluídos dos templates de referência serão removidos do desenho se não estiverem em uso. Se um componente como um estilo estiver em uso, uma cópia local dele será feita no desenho.

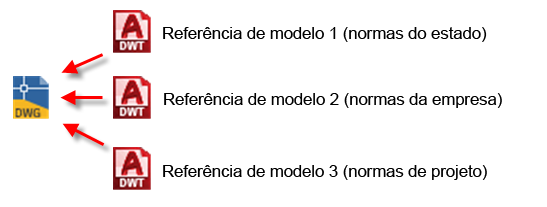

Você pode ter vários templates de referência anexados a um desenho. Por exemplo, você pode ter templates para o estado, a empresa e para as normas de projeto:
Quando tiver anexado mais de um template a um desenho, você será alertado quando a componentes duplicados nos templates para que possa decidir como resolvê-los. Você pode alterar a ordem de prioridade do template ou escolher fazer referência a um componente de um template de menor prioridade.
Configurar um template de referência
Você pode usar o comando Definir padrões de template de referência para especificar a quais componentes do template fazer referência. Quando você anexa o template a um desenho, por padrão, somente os itens que estão selecionados serão referenciados nos desenhos hospedeiros.
O comando Definir padrões de template de referência está disponível na faixa de opções quando você está trabalhando em um arquivo DWT.
Se não configurar um template de referência com antecedência usando o comando Definir padrões de template de referência, você poderá alterar a seleção de estilos e configurações aos quais você fará referência de um template depois que anexá-lo a um desenho com o comando Anexar template de referência.
Você pode referenciar os seguintes componentes:
- Estilos:
- Estilo do objeto
- Estilos de legenda
- Estilos de tabela
- Critérios de quantidades do levantamento de material
- Conjuntos de regras de tubulação e estrutura
- Rede de tubulação e listas de peças da rede de pressão
Nota: Todas as expressões e alinhamento e conjuntos de verificações de projeto de perfil são referenciados por padrão. - Configurações:
- Configurações de desenho:
- Camadas de objetos
- Abreviaturas
- Configurações do ambiente
- Padrão de estilos de legendas, configurações
- Configurações de recurso
- Configurações de desenho:
- Camadas do AutoCAD
- Blocos, estilos de texto e tipos de linha do AutoCAD
- Conjuntos de propriedades
Gerenciar vínculos para os templates de referência
Se você abrir um desenho cujos templates de referência não possam ser encontrados, como no caso em que estão em um local de rede que não esteja acessível no momento ou se os templates de referência tiverem sido movidos, renomeados ou excluídos, uma notificação de Não encontrado será exibida na coluna Status da caixa de diálogo Anexar templates referenciados:
Se o template de referência não puder ser encontrado, os componentes referenciados ainda estarão disponíveis no desenho que faz referência a eles, mas eles não serão atualizados até que o caminho seja restaurado.
Se o nome ou a localização do template forem alterados, você poderá alterar o caminho na caixa de diálogo. Clique duas vezes no campo Caminho salvo e clique no botão de navegação para selecionar novamente o template.
Atualizando componentes referenciados
Depois de anexar um template de referência a um desenho, os componentes referenciados devem ser editados no template de origem em vez de nos desenhos aos quais o template de referência é anexado.
- Para componentes referenciados do Autodesk Civil 3D: você é notificado se tentar editar um componente referenciado do Autodesk Civil 3D em um desenho hospedeiro. Se você tentar editar um estilo referenciado, uma caixa de diálogo de tarefa será exibida com as escolhas que podem ser feitas. Você pode salvar uma cópia do estilo, manter as alterações temporariamente até o desenho seja reaberto ou cancelar a alteração.
- Para componentes referenciados do AutoCAD: você não será notificado se tentar editar um componente do AutoCAD referenciado em um desenho hospedeiro. Se você editar um componente do AutoCAD referenciado, as alterações serão substituídas na próxima vez que o desenho for atualizado com base no template de referência.
Nota: Você pode usar a variável AeccRefTemplateAutoUpdatepara desativar a atualização automática de camadas para que as propriedades da camada nos desenhos hospedeiros não sejam substituídas por propriedades de camada no template de referência. Para obter mais informações, consulte Para trabalhar com templates de referência
