Utilize o comandoElevações adjacentes por referência para definir as elevações ao longo de uma linha de recurso, imagens de levantamento topográfico, linha do lote ou polilinha 3D, com base em uma declividade, inclinação ou diferença de elevação, a partir de pontos ao longo de uma outra linha de recurso. Este comando é similar à configuração de elevações no deslocamento em etapas, sem primeiro criar o deslocamento.
Usando este comando, é possível editar as elevações de uma linha de recurso e, a seguir, atualizar as elevações de outra linha de recurso relacionada, que existe a par com a primeira.
- Clique na guia
Pesquisa. - Selecione o objeto de referência.
- Selecione a linha de recurso ou outro objeto que deseje editar.

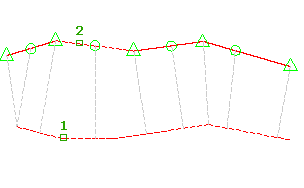

Os glifos são exibidos em cada ponto que vai ser editado ao longo da linha de recurso, bem como linhas amarelas projetadas para a linha de recurso de referência, que exibe a localização das elevações de referência para cada ponto.
Somente os pontos que estão dentro do intervalo do objeto de referência podem ser modificados.
- Execute um dos procedimentos a seguir:

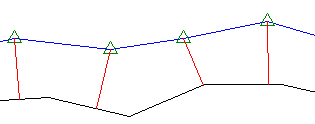

- Insira a diferença em elevação. A diferença de elevação é aplicada entre o ponto de referência e o ponto na linha do recurso.
- Insira Declividade e digite uma declividade. A declividade é aplicada entre o ponto de referência e o ponto na linha do recurso.
- Insira Inclinação e insira uma inclinação. A inclinação será aplicada entre o ponto de referência e o ponto na linha do recurso.
- Insira Variável. A opção Variável acompanha cada ponto, solicitando a diferença de elevação, declividade, ou inclinação. Não insere quaisquer novos pontos ao longo do recurso
A elevação atribuída ao ponto será exibida na linha do comando.
