Para usar de forma transparente um azimute e distância para especificar uma localização de ponto

Você pode especificar uma localização de ponto utilizando um azimute e distância a partir de um ponto de referência.

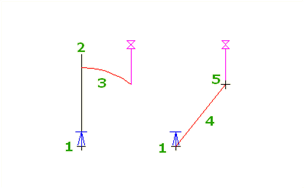

O último ponto inserido será usado, ou você deve especificar um ponto atual. A partir do ponto inicial (1) e meridiano de Norte (2), especifique um azimute (3) e distância (4), para especificar um ponto (5).

O ponto de referência é atualizado cada vez que você inserir um ponto.

  1. Se você for solicitado a inserir um ponto dentro do comando, execute um dos procedimentos a seguir:
    • Clique na guia Transparente painel Planta Distância do azimute Pesquisa.
    • Clique com o botão direito do mouse para exibir o menu de contexto Comandos transparentes Distância do azimute.
    • Ative a barra de ferramentas Comandos transparentes e selecione Distância do azimute .
    • Insira 'zd.
  2. Se ainda não tiver especificado nenhum ponto no comando principal, especifique um ponto temporário a partir da qual o azimute e a distância serão medidos.
  3. Especifique um azimute ao clicar no desenho ou ao inserir um valor.
  4. Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
  5. Se solicitado, insira uma elevação. Para obter mais informações, consulte Para inserir uma elevação para um comando transparente.
    Nota: O prompt de elevação para comandos transparentes é controlado pela configuração Comando transparente Prompt para pontos 3D. Para obter mais informações, consulte Sobre as configurações do comando transparente.
