Para utilizar um apoio e uma distância de forma transparente para especificar uma localização de ponto

Você pode especificar uma localização de ponto utilizando um apoio e uma distância a partir de um ponto de referência.

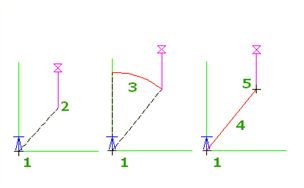

O último ponto inserido será usado, ou você deve especificar um ponto atual. A partir do ponto inicial (1), especifique o quadrante (2), um apoio (3) e distância (4), para especificar um ponto (5).

O ponto de referência é atualizado cada vez que você inserir um ponto.

1. Se você for solicitado a inserir um ponto dentro do comando, execute um dos procedimentos a seguir:
   • Clique na guia Transparente painel Planta Distância do apoio Pesquisa.
   • Clique com o botão direito do mouse para exibir o menu de contexto Comandos transparentes Distância do apoio.
   • Ative a barra de ferramentas Comandos transparentes e selecione Distância do apoio .
   • Insira 'bd.
2. Se você ainda não tiver inserido qualquer ponto no comando principal, especifique um ponto temporário a partir do qual o apoio e a distância serão medidos.
3. Especifique um número de quadrante clicando no desenho ou inserindo um valor entre 1 e 4.
4. Especifique o apoio dentro do quadrante clicando no desenho ou inserindo um apoio usando as unidades angulares para o desenho.
5. Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
6. Se solicitado, insira uma elevação. Para obter mais informações, consulte Para inserir uma elevação para um comando transparente.
   Nota: O prompt de elevação para comandos transparentes é controlado pela configuração Comando transparente Prompt para pontos 3D. Para obter mais informações, consulte Sobre as configurações do comando transparente.
