Para transparência, use um ângulo de deflexão e distância para especificar uma localização de ponto

Você pode especificar a localização de um ponto utilizando um ângulo de deflexão e uma distância a partir de uma linha de referência.

O ângulo de deflexão é medido a partir da linha de referência de extensão para além do ponto final, e a distância é medida a partir do ponto final da linha

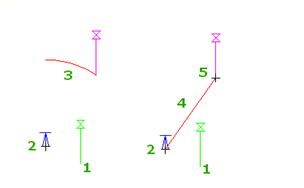

A extensão dos últimos dois pontos inseridos define a linha de referência, ou você vai precisar definir uma linha. A partir da linha de referência (1 e 2) e o ponto inicial (2), especifique um ângulo de deflexão (3) e distância (4) para especificar um ponto (5).

A linha de referência é atualizada cada vez que você insere um ponto.

  1. Se você for solicitado a inserir um ponto dentro do comando, execute um dos procedimentos a seguir:
    • Clique na guia Transparente painel Planta Distância de deflexão Pesquisa.
    • Clique com o botão direito do mouse para exibir o menu de contexto Comandos transparentes Distância de deflexão.
    • Ative a barra de ferramentas Comandos transparentes e selecione Distância de deflexão .
    • Insira ' dd.
  2. Se você ainda não tiver especificado pontos no comando principal, é preciso especificar uma linha de referência temporária ao executar um dos procedimentos a seguir:
    • Selecione uma linha.
    • Insira p e especifique um ponto inicial e final para a linha.
  3. Se você inseriu um ponto no comando principal, esse ponto é usado como o ponto inicial para a linha de referência temporária. Especifique o ponto final para a linha de referência temporária.
  4. Especifique o ângulo ao efetuar um dos seguintes procedimentos:
    • Clique no desenho.
    • Insira um valor numérico positivo ou negativo para o ângulo.
    • Insira c para alternar o ângulo entre no sentido anti-horário ou horário, e, em seguida, especifique o ângulo.
  5. Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
  6. Se solicitado, insira uma elevação. Para obter mais informações, consulte Para inserir uma elevação para um comando transparente.
    Nota: O prompt de elevação para comandos transparentes é controlado pela configuração Comando transparente Prompt para pontos 3D. Para obter mais informações, consulte Sobre as configurações do comando transparente.
