Como usar de forma transparente um ângulo e distância para especificar um ponto de localização

Você pode especificar uma localização de um ponto usando um ângulo e a distância de uma linha de referência.

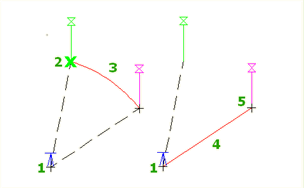

Os dois últimos pontos inseridos definem a linha de referência, ou você precisa definir uma linha. A partir da linha de referência (1 e 2), especifique um ângulo (3) e distância (4), para especificar um ponto (5).

Caso você já tenha inserido um ponto no comando, você verá uma solicitação para inserir um segundo ponto para definir a linha de referência. A linha de referência é atualizada cada vez que você insere um ponto.

  1. Se você for solicitado a inserir um ponto dentro do comando, execute um dos procedimentos a seguir:
    • Clique na guia Transparente painel Planta Distância do ângulo Pesquisa.
    • Clique com o botão direito do mouse para exibir o menu de contexto Comandos transparentes Distância do ângulo.
    • Ative a barra de ferramentas Comandos transparentes e selecione Distância do ângulo .
    • Insira 'ad.
  2. Se você ainda não tiver especificado pontos no comando principal, é preciso especificar uma linha de referência temporária ao executar um dos procedimentos a seguir:
    • Selecione uma linha.
    • Insira p e especifique um ponto inicial e final para a linha.
  3. Se você inseriu um ponto no comando principal, esse ponto é usado como o ponto inicial para a linha de referência temporária. Especifique o ponto final para a linha de referência temporária.
  4. Especifique o ângulo ao efetuar um dos seguintes procedimentos:
    • Clique no desenho para especificar o ângulo.
    • Insira um valor numérico positivo ou negativo para o ângulo.
    • Insira c para alternar o ângulo entre no sentido anti-horário ou horário, e, em seguida, especifique o ângulo.
  5. Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
  6. Se solicitado, insira uma elevação. Para obter mais informações, consulte Para inserir uma elevação para um comando transparente.
    Nota: O prompt de elevação para comandos transparentes é controlado pela configuração Comando transparente Prompt para pontos 3D. Para obter mais informações, consulte Sobre as configurações do comando transparente.
